农业机械使用与维护实训室方案

栏目分类：实训室建设方案发布日期：2020-05-20 浏览次数：次

农业机械使用与维护实训室方案,农机维修实验室包括前后悬挂系、转向系、传动系、手动变速器及挂档机构、制动系等系统、安装脚轮的可移动式台架等组成。适用于学校对底盘各系统的理论和维修实训的教学需要。

联系方式见右侧悬浮框

【方案,农机,农业机械】是根据客户需求而写的，非常具有代表性，在客户搜索【方案,农机,农业机械】时，都能通过我们来了解相关资讯，而且【方案,农机,农业机械】在客户有需求时提供参考意见。

农业机械使用与维护实训室方案

序号

易游网页版,易游(中国)名称

规格、主要参数或主要要求

农业机械使用与维护实训室方案易游网页版,易游(中国)配备：

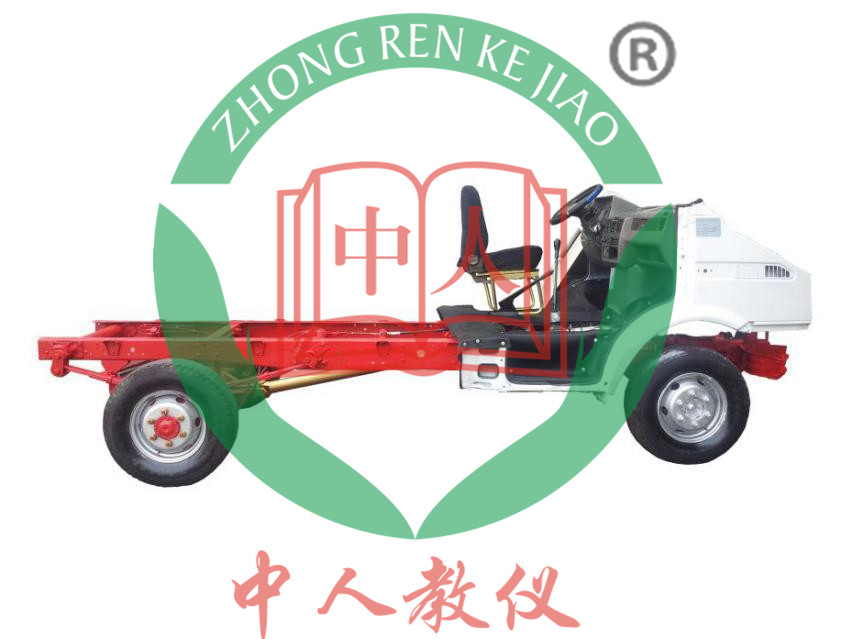

底盘系统实训台

一、产品简介
该易游网页版,易游(中国)采用翻新福田轻卡汽车底盘各系统为基础，充分展示汽车底盘各系统的组成结构。
包括汽车前后悬挂系、转向系、传动系、手动变速器及挂档机构、制动系等系统、安装脚轮的可移动式台架等组成。
适用于学校对底盘各系统的理论和维修实训的教学需要。
本易游网页版,易游(中国)满足汽车职业教育的“五个对接十个衔接”的教学需要。

二、功能特点
1.安装真实的汽车底盘各系统（包含前后悬挂系、转向系、传动系、手动变速器及挂档机构、制动系），充分展示汽车底盘各系统的组成结构。
2.可真实对汽车底盘各系统展示与拆装实训。
3.经解剖的手动变速器可动态演示与检测，减速电动机输入动力，变速器可进行换档操作及动态测试。
4.电机驱动方向助力泵，真实演示助力转向工作过程。
5.实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。

三、技术规格
外形尺寸：2500×1600×1500mm(长×宽×高)
电源：220V
工作温度：-40℃～+50℃
主机：原车装置
电动机：220V/250W 15转/分
漏电保护开关：DZ47LE-32

颜色：7032
钢管：40*40*3mm
移动脚轮：100*50mm

四、基本配置(每台)

序号	名称	规格型号	单位	数量
1	传动系统		套	1
2	转向系统		套	1
3	制动系统		套	1
4	行驶系统		套	1
5	离合器		套	1
6	变速器		套	1
7	前后桥/悬架		套	1
8	换档机构		套	1
9	减速电动机		只	1
10	单相交流电动机		只	1
11	漏电保护开关及附件		套	1
12	司机座椅		套	1
13	移动台架(带自锁脚轮装置)	2500×1600×1500mm(长×宽×高)	台	1

农业机械使用与维护实训室方案易游网页版,易游(中国)配备：
制动系统实训台

一、功能特点
1.采用完整的全新大众时超汽车制动系统为基础，全面展示了汽车制动系统的组成结构和工作过程。
2.中人实训台安装有真空泵，提供真空助力的动力源；前后制动管路上安装有压力表，实时显示前后制动分泵的压力变化。
3.移动台架采用了高强度的钢结构焊接，表面经喷涂工艺处理。移动台架底部带有自锁脚轮装置，可移动式，方便教学。
4.适用于学校的汽车制动系统理论与维修实训教学需要，完全满足对汽车制动系统结构展示、工作模拟、拆装实训等教学功能。

二、技术规格
外形尺寸：1400×900×600mm(长×宽×高)
外接电源：交流220V±10% 50Hz
工作温度：-40℃～+50℃
压力表：0～100kg/psi
真空泵：
电压：AC 220V 50Hz
功率：120W
抽气速率：25L/min
极限压力：10~30Pa
转速：1000r/min
进气口径：Ø6
用油量：0.25L
噪声：≤65
颜色：7032
钢管：40*40*3mm
移动脚轮：100*50mm

四、基本配置(每台)

序号	名称	规格型号	单位	数量
1	前左右羊角刹车机构总成		套	1
2	后左右刹车鼓总成		套	1
3	刹车大力鼓		个	1
4	刹车总泵与踏板		套	1
5	刹车油瓶		个	1
5	压力表	0～100kg/psi	个	2
6	真空泵	RS-1A	台	1
7	移动台架(带自锁脚轮装置)	1400×900×600mm(长×宽×高)中人	台	1

农业机械使用与维护实训室方案易游网页版,易游(中国)配备：
充电系统示教板

一、产品简介
该易游网页版,易游(中国)采用全新750P拖拉机充电系统实物为基础，充分展示充电系统的组成结构和工作过程。
适用于学校对充电系统理论和维修实训的教学需要。
本易游网页版,易游(中国)满足职业教育的“五个对接十个衔接”的教学需要。

二、功能特点
1.真实可运行的充电系统，充分展示充电系统的组成结构。
2.打开点火开关，触发三相电机运行，带动发电机工作，充电指示灯灭，蓄电池端电压升高，真实演示充电系统的工作过程。通过面板上的电流表、电压表可观察充电电流和蓄电池电压的数值。
3.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车充电系统的工作原理。
4.中人示教板面板上安装有发电机总成分解部件，可直观认识发电机的组成结构。
5.示教板面板上安装有检测端子，可直接在面板上检测汽车充电系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
6.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。

三、技术规格
外形尺寸（约）：1240×600×1700mm(长×宽×高)
动力电源：三相四线(或三相五线)380V±10% 50Hz
工作电压：直流12V
工作温度：-40℃～+50℃
三相异步电动机
1)电压：AC 220V/380V
2)功率：2.2KW
3)转速：1420r/min
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm

四、基本配置

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图（中人面板：12009004mm)	套	1
2	点火开关		个	1
3	发电机总成	全新	台	1
4	发电机总成分解部件		套	1
5	充电指示灯		个	1
6	三相异步电动机	YT 100L1-4	台	1
7	保险丝盒		个	1
8	电压表	0～30V	个	1
9	电流表	0～±100A	个	1
10	蓄电池	12V 45Ah	台	1
11	电源总开关	50A	个	1
12	移动台架(带自锁脚轮装置)	1240×600×1700mm(长×宽×高)	台	1
13	故障模拟与排除装置		套	1

农业机械使用与维护实训室方案易游网页版,易游(中国)配备：
起动系统示教板

一、产品简介

易游网页版,易游(中国)采用750P拖拉机起动系统实物为基础，充分展示起动系统的组成结构和工作过程。
适用于学校对起动系统理论和维修实训的教学需要。
本易游网页版,易游(中国)满足职业教育的“五个对接十个衔接”的教学需要。

二、功能特点
1.真实可运行的起动系统，充分展示起动系统的组成结构。
2.操纵起动开关，起动马达工作，真实演示起动系统的工作过程。通过面板上的电流表、电压表可观察起动过程中启动电流和蓄电池电压的变化过程。
3.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车起动系统的工作原理。
4.示教板面板上安装有起动机总成分解部件，可直观认识起动机的组成结构。
5.示教板面板上安装有检测端子，可直接在面板上检测汽车起动系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
6.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。

三、技术规格
外形尺寸（约）：1240×600×1700mm(长×宽×高)
外接电源：AC 220V±10% 50Hz
工作电压：DC 12V
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm

四、基本配置(每台)

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图（面板：12009004mm)	套	1
2	点火开关	全新	个	1
3	起动机总成	全新	台	1
4	起动机总成分解部件		套	1
5	起动继电器		个	1
6	电压表	0～30V	个	1
7	电流表	0～500A	个	1
8	蓄电池	46B24SR，12V 45Ah，550CCA	台	1
9	电源总开关	50A	个	1
10	移动台架(带自锁脚轮装置)	1240×650×1700mm(长×宽×高)	台	1
11	故障模拟与排除装置		套	1

农业机械使用与维护实训室方案易游网页版,易游(中国)配备：
灯光仪表系统示教板

一、产品简介
该易游网页版,易游(中国)采用全新750P拖拉机仪表及仪表传感器与外部灯光系统实物为基础，充分展示仪表及仪表传感器与外部灯光系统的组成结构和工作过程。
适用于学校对灯光与仪表系统理论和维修实训的教学需要。
本易游网页版,易游(中国)满足职业教育的“五个对接十个衔接”的教学需要。

二、功能特点
1.真实可运行的仪表及仪表传感器与外部灯光系统，充分展示仪表及仪表传感器与外部灯光系统的组成结构。
操纵各种灯光与操纵开关，可真实演示仪表与外部灯光系统的工作过程。
2.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；学校学员可直观对照电路图和实物，认识和分析灯光与仪表系统的工作原理。
3.示教板面板上安装有检测端子，可直接在面板上检测仪表与外部灯光系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
4.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
5.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。

三、技术参数
外形尺寸：1240×600×1700mm(长×宽×高)
外接电源：AC 220V±10% 50Hz
工作电压：DC 12V
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm

四、基本配置(每台)

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图; 面板：12009004mm	套	1
2	点火开关		个	1
3	组合开关		套	1
4	左右雾灯		套	1
5	左右前照灯		套	1
6	左右转向灯		套	1
7	左右小灯		套	1
8	左右组合尾灯		套	1
9	牌照灯		套	1
10	灯光开关		套	1
11	危险灯开关		套	1
12	倒车灯开关		套	1
13	刹车灯开关		套	1
14	仪表总成		只	1
15	传感器模拟装置 (转速/车速/水温/燃油)		套	1
16	移动台架(带自锁脚轮装置)	1240×700×1700mm(长×宽×高)	台	1
17	故障模拟与排除装置		套	1

农业机械使用与维护实训室方案易游网页版,易游(中国)配备：
变速箱解剖演示台

一、功能特点
1.采用翻新福田轻卡手动变速器进行剖面处理，各部件齐全，剖面位置合理，可全面展示内部结构和部件的运动情况，适合于手动变速器原理和机械机构的教学。
2.对变速器各机械剖面采用不同颜色的油漆进行喷涂。
3.由单相减速电动机带动减速机，减速机带动变速器输入轴运转，真实演示不同档位下机械运动的传递过程。
4.实训台驱动部分加装安全防护罩。
5.移动台架采用了高强度的钢结构焊接，表面经喷涂工艺处理。移动台架底部带有自锁脚轮，可移动式，方便教学。

二、技术规格
外形尺寸：800×600×800mm(长×宽×高)
动力电源：单相
单相减速电动机：
电压：AC 220V
功率：250KW
转速：15转/分
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
移动脚轮：100*50mm

三、基本配置(每台)

序号	名称	规格型号	单位	数量
1	手动变速器总成	附件齐全	套	1
2	变速器档位总成		套	1
3	单相减速电动机	功率250W，转速15转/分	套	1
4	驱动机构(带安全防护罩)		套	1
5	漏电保护开关	DZ47LE-32	套	1
6	移动台架(带自锁脚轮装置)	800×600×470mm(长×宽×高)	个	1

农业机械使用与维护实训室方案易游网页版,易游(中国)配备：
整车电器实训台

一、产品简介

该易游网页版,易游(中国)采用750P拖拉机整车电器实物为基础，充分展示汽车仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等汽车电器各系统的组成结构和工作过程。
适用于学校对整车电器理论和维修实训的教学需要。
本易游网页版,易游(中国)满足汽车职业教育的“五个对接十个衔接”的教学需要。

二、功能特点

1.真实可运行的整车电器系统，充分展示整车电器系统的组成结构。
接通电源，操纵示教板上的各种电器开关、按钮、真实演示仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等电器各系统的工作过程。
2.易游网页版,易游(中国)面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析整车电器各系统的工作原理。
3.中人示教板面板上安装有检测端子，可直接在面板上检测整车电器各系统电路元件的电信号，如电阻、电压、电流、频率信号等。
4.易游网页版,易游(中国)面板部分采用面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置。
5.配合软件：
不需电脑配合使用
1.终端部分7寸彩色触摸屏装学生实验屏上
2.同时配有虚拟信号源、虚拟示波器、虚拟逻辑分折仪、虚拟频谱仪、虚拟三用表、虚拟数字量输入输出模块
3.基于LabVIEW虚拟仪器程序的编程方法，学生可自行设计各种虚拟仪器
技术指标：
　　1）、两路虚拟任意波形信号发生器，输出频率可编程，电压幅度可调；
　　　　通道数：2路
　　　　分辨率：8 bits
　　　　电压范围：-5~5V
　　　　频率步长：1HZ
　　　　波形：任意信号
　　　　输出频率：>1MHZ
　　2）、双踪存贮示波器，多种同步方式，存贮深度可编程；
　　　　通道数：2路
　　　　带宽：20MHZ
　　　　分辨率：8位
　　　　电压范围：-10~+10V
　　　　存贮深度：64K
　　3）、双通道频谱分折仪；
　　4）、八通道逻辑分折仪，多种同步方式，存贮深度可编程；
　　　　8路输入
　　　　分率：25nS
　　　　存贮深度：64KHZ
　　5）、数字三用表，可测电阻、电容、电感、电压等；
　　　　数字IO口
　　　　通道数：8路IO
　　　　输入电平：TTL
　　　　输出电平：TTL
　　　　电流驱动：20mA/通道
6）7寸触摸屏
三、技术规格

外形尺寸（约）：2080×700×1900mm(长×宽×高)
动力电源：三相四线(或三相五线)380V±10% 50Hz
工作电压：直流12V
工作温度：-40℃～+50℃
三相异步电动机
型号：YT 100L1-4
电压：AC 220V/380V
功率：2.2KW
转速：1420r/min
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm

四、基本配置（每台）

序号	名称	规格型号	单位	数量
1	示教板面板	装有各种检测端子以及彩色电路图	套	1
2	点火开关		个	1
3	组合仪表	原车	套	1
4	组合开关	原车	套	1
5	左右前大灯总成	原车	套	1
6	左右前雾灯	原车	套	1
7	左右转向灯	原车	套	1
8	左右转向边灯	原车	套	1
9	左右组合尾灯	原车	套	1
10	牌照灯	原车	套	1
11	灯光开关	原车	套	1
12	刹车灯开关	原车	套	1
13	倒车灯开关	原车	套	1
14	危险灯开关	原车	套	1
15	线束		套	1
16	雨刮总成	原车	套	1
17	雨刮控制继电器	原车	个	1
18	喷水电机	原车	套	1
19	喷水壶	原车	套	1
20	喇叭	原车	个	2
21	喇叭继电器	原车	个	1
22	雾灯继电器	原车	个	1
23	起动机总成	原车	台	1
24	发电机总成	原车	台	1
25	三相异步电动机	YT 100L1-4	台	1
26	蓄电池		台	1
27	保险丝盒		个	2
28	电源总开关	50A	个	1
29	移动台架(带自锁脚轮装置)	1740×700×1700mm(长×宽×高)	台	1
30	故障模拟与排除装置		套	1
31	教师手册		套	1
32	合格证与保修卡		套	1

柴油发动机解剖

一、产品简介
该易游网页版,易游(中国)采用翻新750P拖拉机柴油发动机总成进行剖面处理，各部件齐全，剖面位置合理，能全面展示柴油发动机内外部结构和部件的运动情况，适用于柴油发动机原理和机械机构的教学。

二、功能特点
1.采用原厂柴油发动机实物总成进行机构切剖，充分展示柴油发动机机构部分的内外结构。
2.对发动机各机械剖面采用不同颜色的油漆进行喷涂。
3.由可调转速的单相齿轮减速电机带动发动机曲轴做低速运转，真实演示柴油发动机内部机械部件的运动过程。
4.移动台架采用了高强度的钢结构焊接，表面经喷涂工艺处理。移动台架底部带有自锁脚轮装置，可移动式，方便教学。
5.解剖部位：
缸体（活塞与曲轴运行外可观察）；
气门室盖（凸轮轴运行外可观察）；
气缸盖（进排气门运行外可观察）；
进排气歧管与滤清器；
发电机与水泵；
正时机构（正时机构运行外可观察）；
高压油泵（驱协机构运行外可观察）；

三、技术规格
外形尺寸：800×600×1200mm(长×宽×高)
动力电源：220V±10% 50Hz
单相齿轮减速电机：
额定电压：AC 220V 50Hz
额定功率：250W
额定转速：0-15转/分
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
移动脚轮：100*50mm

四、基本配置(每台)

序号	名称	规格型号	单位	数量
1	柴油发动机总成	750P拖拉机	套	1
	单相齿轮减速电机		台	1
3	漏电保护开关		个	1
4	移动台架(带自锁脚轮装置)	800×600×470mm(长×宽×高)	台	1
