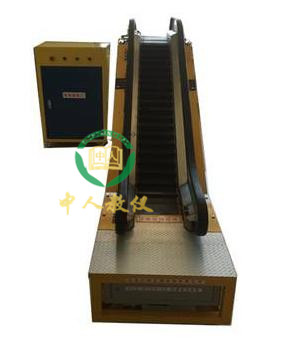

ZRFT-2013自动扶梯维修与保养实训考核装置



一、自动扶梯维修与保养实训考核装置,自动扶梯模型概述

自动扶梯维修与保养实训考核装置,自动扶梯模型包括真实扶梯梯级踏板、扶手、链条、台架、安全保护、电气控制箱等。自动扶梯是以电力驱动，在一定方向上能够大量、连续运送乘客的开放式运输机械。具有结构紧凑、安全可靠、安装维修简单方便等特点。因此，在客流量大而集中的场所，如车站、码头、商场等处，得以广泛应用。本扶梯易游网页版,易游(中国)具备运输能力，各传动零件均采用优质金属件精制而成，与实际扶梯结构组成一致。电梯电气技能培训考核实验装置是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位的PLC电气控制教学、考核而研制，可用于课堂演示、电梯电气控制原理性操作及实验实习。自动扶梯维修与保养实训考核装置,自动扶梯模型人为隐蔽地设置了几十项电路故障，学生借助原理图分析、判断故障，全面真实的了解电梯电气故障及排除，是进行技能培训考核的理想易游网页版,易游(中国)，教学效果真实显著。

二、自动扶梯维修与保养实训考核装置,自动扶梯模型技术参数

1.输入电源：三相四线（或三相五线）AC380V±10%，工频50Hz

2.整机容量：＜8KVA

3.提升高度：2300mm

4.控制方式：PLC+变频器自起动控制系统。

5.监控系统：电压、电流工况实时监控系统。

6.故障模块：配置有30位故障开关，模拟扶梯常见故障现象，设置演示功能。

7.安全保护：具有保护接地、过载、过流、漏电流保护功能，电气安全符合国家标准。

8.外形尺寸：7500mm（长）×3000mm（宽）×3500mm（高）

9.实训桌尺寸：1680×730×1500mm（长宽高）

10.装置结构：实训扶梯为全钢结构，结构组成完全等同于实际工商业使用的扶梯类型；实验台为铁质双层亚光密纹喷塑结构，坚固耐用，实训桌采用欧标铝型材搭建而成，美观耐用。

三、自动扶梯维修与保养实训考核装置,自动扶梯模型基本配置

序号	名称	数量	单位	备注
1	自动扶梯实训易游网页版,易游(中国)	1	套
2	扶梯支撑固定支架	1	套
3	扶梯检修工作通道平台	1	套
4	扶梯考核实训实验台	1	套
5	扶梯安装实训工具	1	套

四、自动扶梯维修与保养实训考核装置,自动扶梯模型实训项目要求

1、认识自动扶梯的结构，涨紧装置、梯级、梯级导轨、扶手带、牵引链、梳齿板、驱动装置等主要部件名称及作用。

2、认识自动扶梯安装保护装置的作用、安装位置。（曳引链条断裂保护装置、梳齿异物保护装置、扶手带入口安全保护 装置、梯级下沉保护装置、驱动链断链保护装置、扶手带断带保护装置、辅助制动器、机械锁紧装置等）

3、扶梯梯级拆卸考核实训。

4、扶梯梯级安装考核实训。

5、扶梯保养：梯级系统保养、扶手系统保养、安全保护装置检查、传动部件维修保养。

6、护壁板、内外盖板、裙板的清洁保养。

7、电气控制系统及照明系统检测维修。

8、扶梯梯级清洁维护检修实训。

9、扶梯梯级整体运行检查实训。

10、扶梯上、下机房的清洁保养实训。

11、扶梯润滑油系统的补充与更换实训。

五、自动扶梯维修与保养实训考核装置,自动扶梯模型扶梯配件材质

序号	内容
1	扶手支架型材：发纹不锈钢材料
2	护壁板：透明钢化玻璃
3	内盖板：发纹不锈钢材料
4	外盖板：发纹不锈钢材料
5	围裙板：发纹不锈钢材料
6	梯级：不锈钢喷塑
7	梯级颜色：黑色（带黄边框）
8	扶手带：黑色
9	前沿板及盖板：发纹不锈钢材料
10	梳齿：合成树脂（黄色）
11	透明有机玻璃桁架保护
11	模拟故障显示（中文）
12	变频节能功能



原文网址：/proshow.asp?ID=850

推荐：

ZRFT-2017B扶梯模型实训考核装置



一、扶梯模型实训考核装置,教学扶梯,扶梯模拟实训装置概述

扶梯模型实训考核装置,教学扶梯,扶梯模拟实训装置按一比五的比例缩小的自动扶梯，真实的再现扶梯的状况。主要用途是让学生更深入的了解扶梯的构造、运行原理及运行状态、练习编辑扶梯控制程序、扶梯控制程序测试、练习扶梯变频节能运行的编程与操作，练习变频器的调整与故障分析，了解扶梯内安全开关动作原理与安装方法，练习扶梯各器件拆装，实验超速、欠速、防逆转电气保护原理，放逆转机械保护原理，了解扶梯出现安全事故的原因。

扶梯模型实训考核装置,教学扶梯,扶梯模拟实训装置采用交流变频调速器与PLC通过开关量进行控制。整套易游网页版,易游(中国)由一台PLC控制，变频器拖动，实现现实中的实际扶梯控制。通过它，学生可以提高扶梯的安装与调整能力，故障的检测和排除能力，还可以练习PLC编程与实验从而提高编程技能，及变频器的调整、故障排查，调试学习，事故分析。

二、扶梯模型实训考核装置,教学扶梯,扶梯模拟实训装置基本技术指标

1.电源： AC220V ±5%/ AC380V±5% 50Hz

2.额定电流：5A

3.整机容量：<2kW

4.外形尺寸：整梯：长×宽×高（mm） 2000×700×1100mm

控制柜：长×宽×高（mm） 500×400×250mm

5.控制方式：可编程控制器采用西门子200系列PLC，主机为S7-226CN内置数字量I/O：24DI/16DO,中断输入：4，HSC输入:6(30kHz)支持A/B模式，脉冲输出：2（20kHz）。最大数字I/O点：128DI/128DO，执行时间（位指令）：0.22us，程序存储器：24576 B，数据存储器：10240 B，存储器模块：可用，模拟量I/O：32AI/28AO最大44。网络功能：串行通讯；AS-Interface；Profibus-DP从站；模拟电话；以太网/因特网；GPRS；Modbus主站/从站。网络主站功能：Modbus RTU主站和AS-Interface主站。扩展模块为EM222，8点输出。变频器采用西门子MM420变频器,1.5KW。

6.调速方式：VVVF

7.结构形式： 单台上、下行

8.曳引机：速比40:1

9.拖动电机：型号：MJ136-5

电压：AC220V/380V 50Hz

功率：1.5KW

转速：1400 rpm

10.安全保护措施：漏电保护功能、安全性符合相关的国标标准，扶梯内全部保护开关采用DC24V弱电。

三、扶梯模型实训考核装置,教学扶梯,扶梯模拟实训装置结构

机械结构组成：

1.井道框架：相当于扶梯附着的建筑物，为扶梯提供支承，固定扶梯行架，采用钢架结构。

2.曳引机：位于柜架顶部上机房，是扶梯的动力易游网页版,易游(中国)，安装在电引机底座上。主要由以下部分组成。

3.电动机：鼠笼式三相感应电动机，采用变频变压(VVVF)驱动方式，扶梯起动时，变频器使定子电流频率从极低频率开始，按控制要求上升到额定频率，减速时，使转速相应从额定频率开始平滑地下降到零，保证了扶梯运行平稳，并保障扶梯的规定制动距离。

4.制动器：只在电动机通电运转时松闸，当电动机停止时保持可靠制动，保障扶梯制动距离及制停后的位置不变，工作电压DC24V。

5.减速箱：采用蜗轮蜗杆减速器，具有精度高、效率高、噪音低的特点。

6.曳引齿轮：提供曳引机与驱动轴的输出力。

7.梯级导轨：用于梯级的平滑运行与翻转。

8.扶手带导轨：用于扶手带的正常滑动运行。

9.驱动机构：驱动梯级循环机构的正常翻转运行，并驱动扶手带的速度方向与梯级循环机构可靠一致运行。主要由驱动主轴、驱动连、上机舱翻转行架、下机舱翻转行架。

10.梳齿板：当梯级槽内有异物时清除，以保障人员乘坐安全及梯级的可靠使用。

11.操纵箱：设在扶梯的上下待停区，是用钥匙及按钮等信号输入易游网页版,易游(中国)。

12.数字显层器： 数码显示，显示当前扶梯的运行情况及故障显示。

13.方向指示器：扶梯运行方向指示，禁行指示，停梯指示。

14.方向锁：开关扶梯，上、下方向运行操作，检修慢车运行的点动操作，反方向停止操作。

15.梳齿板开关：当异物卡死在梯级上梳齿板无法将其替出时开关动作保护动作停梯。

16.梯级塌陷保护开关：梯级自身损坏，无法正常在梯级轨道内运行而脱落，保护人员安全防止人员掉入，安全回路被切断，停梯。

17.扶手带入口保护：防止人员或异物随扶手带被带入下翻转区，或下翻转区的异物被带上来，在进出口处均设置此保护装置，断开安全回路。

18.缓冲涨紧装置：安装在下机舱驱动机械机构涨力调整与驱动机构断连保护。

19.扶手带：用于人员的乘梯安全与梯级同步运行，循环运行。

20.梯级：用于承载乘客，循环运行。

21.盘车轮：用于紧急情况或维修操作时的手动运行。

22.编码器：提供速度信号及方向信号，输入PLC与实物进行比较可实现各速度段的超速、欠速、方向反转防逆转。

23.手动、自动加油机构：扶梯各机械部件的保养加油。

24.围裙板及开关：保障扶梯梯级边缘缝隙不能过大，卡住乘客的衣物等的及时保护。

25.梯级照明灯：提示乘客注意脚下的梯级动作情况，及出入口的提醒。

26.检修盒：提供扶梯任何位置的检修操作。

27.语音提示装置：提示乘客在出入口的乘梯安全注意事项。

28.静电清除机构：扶梯运行过程中的静电清除。

29.人员检测系统：判断扶梯现有人员情况，额速、节能运行转换。

30.机械防逆转保护系统：扶梯反方向倒溜车的机械保护，使扶梯可靠制停。

31.蜂鸣器：提示开梯运行，反方向误入警告。

32.次抱闸系统：利用双抱闸的同时工作可靠的使扶梯制停。

电气控制系统组成：

1.电气控制柜：采用PLC控制器，对自动扶梯实现自动上行、下行等诸多要求的控制，电气柜安全接地，工作可靠，通过航空插头与控制对象联机，实现远程控制。

2.漏电保护空气开关：通过检测到电气控制柜及控制对象是否具有漏电，只要有毫安级的漏电就会立即自动断开电源，保护性强。

3.可编程序控制器(PLC)：控制扶梯的运行方向状态，安全回路，测速回路，检修回路，故障报警，由比较器回路组成，开关的通断决定安全回路的正常与否，以使PLC判断扶梯安全回路是否处于安全状态。

4.变频器：根据PLC给出的指令，对电机的运行频率、电压进行调制，使电机平衡，实现电梯的舒适可靠运行，并可实现扶梯节能运行。

5.继电器及接触控制器：为实现弱电控制强电，通过安全的控制方式，用PLC的数字输出控制继电器、接触器等，实现电机的运行控制。

四、扶梯模型实训考核装置,教学扶梯,扶梯模拟实训装置产品特色

1.可编程序控制

（1）漏电保护功能、安全性符合相关的国标标准，扶梯内全部保护开关采用DC24V弱电。

（2）系统构成灵活，扩展容易，以开关量控制为其特长，可实现简单复杂控制转换。

（3）使用方便，编程简单，采用简明的梯形图、逻辑图或语句表等编程语言，而无需计算机知识，因此系统开发周期短，现场调试容易。另外，可在线修改程序，改变控制方案而不拆动硬件。

2.产品特色

（1）扶梯出入口光电检测客流情况调整节能方式运行

（2）语音提示系统提示乘客出入扶梯的安全

（3）出入梯级照明灯系统提示乘客的脚下安全

（4）编码器检测运行实际方向，速度情况，防逆转、超速、欠速保护

（5）扶梯自动加油机构

（6）显示各种故障情况状态

五、实验项目

1.PLC编程实验正常、检修、节能各种运行；

2.变频器故障显示；

3.整梯故障显示；

4.运行次数记忆；

5.超速测试实验；

6.欠速测试实验；

7.防逆转保护实验；

8.检修优先原则程序设计及实验；

9.接触器防粘连检测测试实验；

10.电气回路保护实验；

11.接触器防粘连、防卡试验；

12.语音提示安装与调试；

13.梯级拆装操作；

14.梳齿板拆装与调整；

15.变频器功能速度调试；

16.抱闸系统调试；

17.机械防逆转系统原理与实验；

18.曳引机系统拆装与调整

19.编码器的检测

20.模拟梯级的安装

21.模拟扶手带的安装

22.驱动机构调整

23.电力拖动控制原理与组装试验

24.梳齿板安装与调整

25.二次抱闸的原理及调整

---
