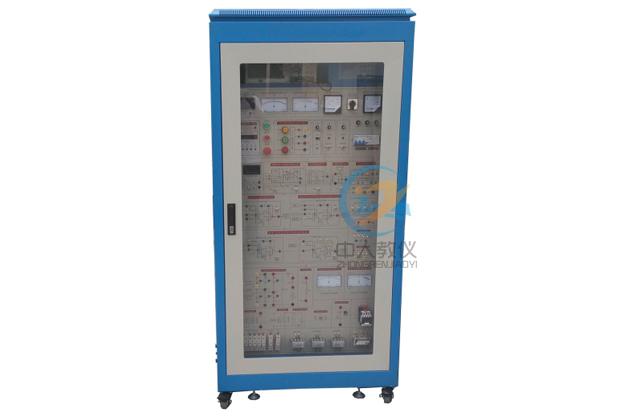

ZRDJ-BT三相异步电动机变频起动与调速实训柜,电动机变频调速实训装置
变频器广泛用于交流电机的起动与调速系统，具有起动电流小、调速平滑，调速比大，运行平稳，节能等优点，在国民经济中发挥着极其重要的作用，被广泛用于冶金工业、各类风机、水泵、起重机械、生产机械等众多领域。是为满足社会各行业对电机起动与调速易游网页版,易游(中国)的安装、调试、维修方面的电工、电气技术人员的需求，结合各职业院校电气类相关专业开设的《电工技术》、《电机拖动及控制》、《变频调速技术》、《电气控制技术》等课程的技能训练而研制的，是各职教中心、培训机构、职业鉴定站（所）等相关单位的培训和考核易游网页版,易游(中国)，也是各职业院校电气类相关专业的实训易游网页版,易游(中国)。
二、特 点
1. 采用标准配电柜为主体柜，控制柜空间利用合理、占地面积小，外形美观。2. 控制柜的器件选型、安装、接线等严格按照“电气易游网页版,易游(中国)安全设计导则”、“低压系统内易游网页版,易游(中国)的绝缘配合”、“电工成套装置中的导线颜色”、“电机线端标志与旋转方向”等国家相关标准的规定进行设计。所用器件均采用国内外知名品牌，产品质量有保证。
3. 采用工业变频器，以及YPF系列变频调速三相异步电动机为控制对象，贴近工业现场。
4. 提供各种保护功能，实训安全可靠。
三、技术性能
1. 输入电压：三相四线（或三相五线）～380V±10% 50Hz2. 工作环境：温度-5℃～+40℃ 相对湿度＜85%（25℃） 海拔＜2000m
3. 装置容量：＜4kVA
四、系统配备
本实训柜主要由柜体、电气室、通用变频器、信号源、变频调速三相异步电动机等组成。1. 柜体
柜体为双层亚光密纹喷塑结构，双面柜门设计，冷轧钢板，结实牢固、美观大方。内部留有一次进出线端子排、出线孔以及接地标志。控制柜还设有四个万向轮和四个固定调节机构。
2. 电气室
正面柜门设有交流电压表、交流电流表、电压指示切换开关，通过电压指示切换开关可分别指示电网的UUV、UVW、UWU线电压值，交流电流表用来监视负载电流的大小。还装有运行状态指示灯、按钮开关、急停按钮、频率调节电位器等。电气室内部主要由断路器、熔断器、交流接触器（施耐德）、热继电器、输入电抗器、输出电抗器、滤波器、制动单元、电流互感器、散热风扇、二次外接端子排等器件组成。
3. 通用变频器
提供日本三菱通用型F700系列变频器（具有高效节能功能）。
4. 信号源
提供0～10V，4～20mA信号源模块，实现变频器外部电压、电流控制。
5. 三相异步电动机
三相变频调速电动机YVP90L-4 调频马达1.5kw，1391rpm，配有专用电机连接电缆。
五、实训项目
1. 变频器的认识2.变频器参数的设定与操作
3.三相异步电动机变频起动与调速线路的器件选择与安装
4.三相异步电动机变频起动与调速线路的布线与接线
5.三相异步电动机变频起动与调速线路的调试
6.三相异步电动机变频起动与调速线路的试运行
7.变频器的面板控制
8.变频器的电位器控制
9.变频器的电压控制
10.变频器的电流控制
11.三相异步电动机的变频调速
12.三相异步电动机变频起动与调速线路的故障分析与检修
