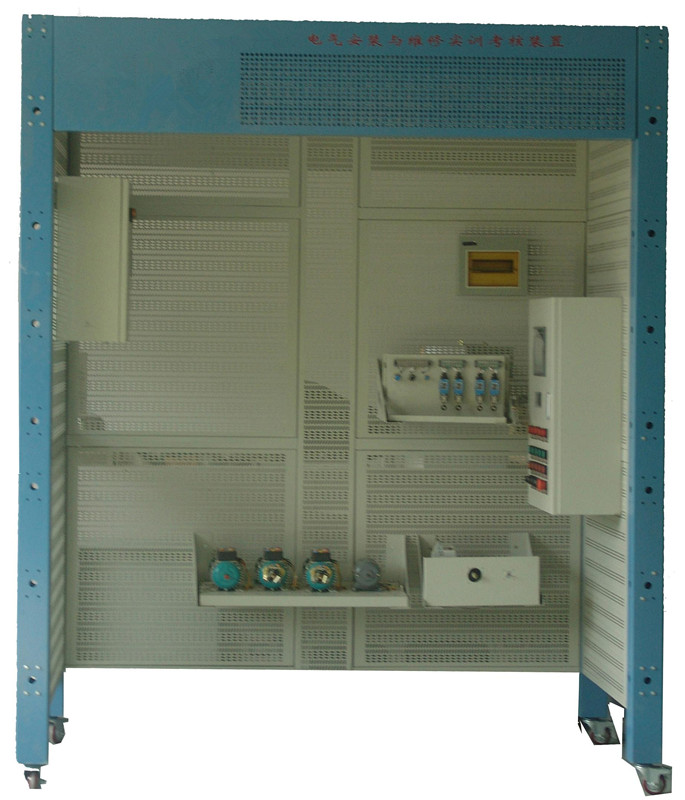

电气安装与维修实训考核装置
联系方式见右侧悬浮框
【电气安装与维修实训考核装置,电气安装与调试实训装置】是根据客户需求而写的，非常具有代表性，在客户搜索【电气安装与维修实训考核装置,电气安装与调试实训装置】时，都能通过我们来了解相关资讯，而且【电气安装与维修实训考核装置,电气安装与调试实训装置】在客户有需求时提供参考意见。
一、实训内容
1、电表箱的安装2、配电箱的安装
3、日光灯的安装
4、白炽灯的安装
5、吸顶灯的安装
6、节能灯的安装
7、高压钠灯的安装
7、PVC管的处理与布置
8、PVC管的穿线
9、开关与插座的安装
10、分线盒的安装
11、线路分配设计
12、施工规范的学习与训练
13、安全施工要求学习与训练
14、两地控制一盏灯
15、线槽布线施工训练
16、隐蔽工程施工训练
17、隔离开关的安装
18、配电线路的接线实训
1）金属桥架的组合与安装实训；
2）塑料线槽的敷设实训；
3）金属线管的敷设实训；
19、电气控制箱的安装
20、电气控制电路安装实训
1）三相异步电动机直接起动、停车的控制电路连接；
2）接触器联锁的三相交流异步电动机正、反转控制电路的连接；
3）按钮联锁的三相交流异步电动机正、反转控制电路的连接；
4）按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接；
5）三相交流异步电动机Y-△（手动切换）启动控制电路的连接；
6）三相交流异步电动机Y-△（时间继电器切换）启动控制电路的连接；
7）定子绕组串联电阻启动控制电路的连接；
8）三相交流异步电动机能耗制动控制电路的连接；
9）三相交流异步电动机反接制动控制电路的连接；
10）多台（3台及以下）电动机的顺序控制电路的连接
11）电动机的往返行程控制电路的连接；
12）直流电动机的正反转控制；
13）直流电机的调速实验；
14）普通车床控制电路的连接；
15）电动葫芦控制电路的连接；
16）三相交流异步电动机既能点动，又能连续转动的控制电路连接；
17）两地控制电路的连接；
18）按钮切换的双速电动机调速控制电路的连接；
19）时间继电器切换的双速电动机调速控制电路的连接；
20）离心开关配合的反接制动控制电路的连接；
21、变频器面板功能参数设置和操作实训；
22、变频器对电机点动控制、启停控制；
23、电机转速多段控制；
24、工频、变频切换控制；
25、基于模拟量控制的电机开环调速；
26、基于面板操作的电机开环调速；
27、变频器的保护和报警功能实训；
28、基于PLC的变频器开环调速；
29、PLC控制电机顺序启动；
30、PLC控制三相异步电动机Y-△启动电路；
31、触摸屏的参数设置；
32、触摸屏的编程；
33、触摸屏、PLC、变频器的综合实训；
34、两相混合式步进电机的控制；
35、交流伺服电机的控制；
36、CA6140车床电路智能考核实训
37、M7120磨床电路智能考核试训
38、X62W万能铣床智能考核试训
39、T68镗床智能考核试训
二、易游网页版,易游(中国)构成
（1）配电箱部分
（2）照明套件
（3）电气控制箱
（4）电机
（5）传感器支架
（6）线路器材
（7）电工工具
（8）安装底架
外形尺寸：2人组实训考核易游网页版,易游(中国)（单面）：长2006mm×宽1003mm×高2410mm
（9）动力配电箱
外形尺寸：长450mm×宽220mm×高520mm
元件清单：
①、DT862-4 三相四线有功电度表一只
②、HG1-32/30F熔断器式隔离器一只
③、DZ47LE-32/C32（3P+N）剩余电流型空气断路器（开关）一只
④、DZ47-63/C10（3P）空气断路器（开关）一只
⑤、DZ47LE-32/C16（1P+N）剩余电流型空气断路器（开关）一只
（10）照明配电箱
外形尺寸：长270mm×宽100mm×高240mm（标准PZ30/10~12P明装开关箱）
元件清单：
①、DZ47LE-32/C16（1P+N）剩余电流型空气断路器（开关）一只
②、DZ47LE-32/C6（1P+N）剩余电流型空气断路器（开关）一只
③、DZ47-63/C6（1P）空气断路器（开关）二只（1用1备） 内部接线及动力分配可以根据要求实现。
（11）电气控制箱
外形尺寸：长500mm×宽230mm×高700mm
元件清单：
①、HZ10M-25N3 组合开关一只
②、NM1-63S/330020A塑壳开关一只
③、CJX2-0910/220V接触器五只
④、欧姆龙（CP1E-N20DT-D）PLC一只
⑤、欧姆龙（CP1W-C2P11）通讯模块一只
⑥、欧姆龙（CP1W-16ER）扩展模块一只
⑦、欧姆龙（3G3JZ-A4007/0.75KW）变频器一只
⑧、欧姆龙（E5CZ-C2MT）温度控制器一只
⑨、TPC7062TD昆仑通泰7寸彩色触摸屏
⑩、时间继电器、热保护继电器、指示灯、主令元件若干
注：变频器、PLC以满足实训要求为主，不指定厂家和类型，竞赛原则上为常见的主流易游网页版,易游(中国)为主， 如西门子、欧姆龙、三菱、松下或国产知名的等品牌。
PLC 具体应满足的要求是：
①有2路以上的高速脉冲输出；
②有模拟量输入输出（至少为一路进、一路出）；
③有10点以上的继电器输出和2个以上的COM端；
④有10点以上的输入端，自带24V 电源。
（12）三相交流电动机与温度实验模块
△接法）、双速电机、直流它励电机等。热电偶加热器为专用的温度实验模块（见图10），需配
18~24V/2A直流电源（温度范围由室温~100℃），有2个测温插口。
（13）步进电动机与伺服电动机装置
外形尺寸：长390mm×宽240mm×高240mm
元件清单：
①、42BYGH5403 两相混合式步进电机一只
②、SH-20403两相混合式步进驱动器一只
③、CJX2-0910/220V接触器五只
④、ECMA-C30604PS台达伺服电机一只
⑤、ASD-A0421-AB台达驱动器一只
⑥、5V、24V 开关电源一只
（14）传感器支架
外形尺寸：长435mm×宽135mm×高225mm
元件清单：
①、YBLX-ME/8104行程开关四只
②、CSB4-18M60-EO-AM 电容式传感器一只
③、GH1-1204NA 电感式传感器一只
④、GH3-N1810NA 光电式传感器一只
（15）机床考核板
②、M7120磨床电路智能考核板
③、X62W万能铣床电路智能考核板
④、T68镗床电路智能考核板
三、技术参数
1、工作电源：三相五线供电AC380V/220V±7.5%50Hz；2、工作环境：用绝缘地板（或使用绝缘地毯）；
3、实训装置主网孔板尺寸：长（mm）×宽（mm）＝798×768
4、实训装置外形尺寸：见配置清单
5、实训装置材料：厚度≥1.5mm；
6、最大功率消耗≤1.5KW
7、安全保护措施：具有接地保护、过流、过载、漏电保护功能，符合相关的国家标准。
四、配置表
（1）易游网页版,易游(中国)构件：
| 材料名称 | 单位/数量 |
| 立柱 | 4根 |
| 大网孔板 | 10块 |
| 小网孔板 | 4块 |
| 单层框架 | 2个 |
| 长网孔连接板 | 1个 |
| 短网孔连接板 | 1个 |
| 后横梁 | 1根 |
| 前横梁 | 1根 |
| 网孔梁柱 | 3个 |
| 侧梁 | 2根 |
| 自锁脚轮￠75 | 4只 |
| 短安装螺丝（六角：M6*40mm） | 60只 |
| 网孔板安装螺丝（六角：M6*60mm） | 35只 |
| 长安装螺丝（六角：M6*150mm） | 65只 |
| ￠6平垫 | 200只 |
| ￠6弹垫 | 100只 |
| M6螺帽 | 100只 |
（2）主体框架
| 序号 | 名称 | 规格/型号 | 单位 | 数量 | 备注（说明） |
| 1 | 铝合金框架电气安装与维修实训装置台架（2人组标准配置） |
长×宽×高= 2000mm×1210mm×2350mm |
组 | 1 | |
| 2 | 元件存放柜 | 800mm×400mm×1800mm | 个 | 1 | |
| 3 | 可移动工具台 | 1000mm×800mm×800mm | 辆 | 1 | 带重载自锁脚轮 |
| 4 | 配电箱 | PZ30-12明装式 | 只 | 1 | |
| 5 |
漏电型 空气开关 |
DZ47LE-32/C6 | 只 | 2 | 1P+N（正泰） |
| 6 | 空气开关 | DZ47-63/C6 | 只 | 2 | 1P |
| 7 | 电脑推车 | 专用 | 台 | 1 | |
| 8 | 绝缘地毯 | ㎡ | 6 | 1m×3m两块 |
（3）工具配置：
| 序号 | 名称 | 规格/型号 | 单位 | 数量 | 备注（说明） |
| 1 | 尖嘴钳 | 125mm | 把 | 1 | |
| 2 | 剥线钳 | 把 | 1 | ||
| 3 | 压线钳 | 把 | 1 | ||
| 4 | 电工钳 | 200mm | 把 | 1 | |
| 5 | 一字螺丝刀 | Φ4×100mm | 把 | 1 | |
| 6 | 十字螺丝刀 | Φ4×100mm | 把 | 1 | |
| 7 | 电笔螺丝刀 | 500V | 把 | 1 | |
| 9 | 铝合金人字梯 | 1.5米高 | 付 | 1 | |
| 10 | 平锉刀 | 200mm | 根 | 3 | |
| 11 | 钢卷尺 | 3m | 只 | 1 | |
| 12 | 电工刀 | 多用105mm | 把 | 1 | |
| 13 | 钢板尺 | 300mm | 把 | 1 | |
| 14 | 直角尺 | 200mm | 把 | 1 | |
| 15 | 活动扳手 | 6吋 | 把 | 1 | |
| 16 | 六角扳手 | 套 | 1 | 7件套 | |
| 17 | 手锯弓 | 架 | 1 | ||
| 18 | 手锯条 | 细牙 | 根 | 10 | |
| 19 | 台虎钳 | 6寸 | 台 | 1 | |
| 20 | PVC管弯管器 | 根 | 1 | 用于Φ16PVC管弯管 | |
| 21 | 金属管弯管器 | 付 | 1 |
（4）耗材
| 序号 | 名称 | 规格/型号 | 单位 | 数量 | 备注（说明） |
| 1 | PVC管 | Φ16 | 根 | 2 | 3米 |
| 2 | PVC直通 | Φ16 | 只 | 10 | |
| 3 | PVC杯梳 | Φ16 | 只 | 30 | |
| 4 | 扎带 | 3×100mm | 包 | 1 | 500只/包 |
| 5 | M4*20螺丝 | 200只/套 | 套 | 1 | 带2只平垫、1只弹垫（带帽） |
| 6 | 行线槽 | 3025 | 根 | 2 | 2米/根 |
| 7 | 绝缘导线 | BVR1.5mm㎡ | 盘 | 9 | 红、绿、黄各3盘 |
| BVR1.0mm㎡ | 盘 | 4 | 蓝、双色个2盘 | ||
| 8 | PVC线槽 | 40×20mm | 根 | 2 | 3米/根（白色） |
| 25×15mm | 根 | 2 | 3米/根（白色） | ||
| 9 | 金属桥架 | 50×30系列 | 套 | 1 | |
| 10 | 异型号码管 | 1.5mm | 米 | 6 | |
| 11 | 冷压叉 | SVΦ1.5 | 只 | 280 | 红、绿、黄各80只，蓝、黑各20只 |
| 12 | 缠绕带 | Φ10（10米/包） | 包 | 2 | |
| 13 | 管卡 | 16U型 | 只 | 30 | |
| 14 | 金属线管 | Φ16 | 根 | 2 | 3米/根 |
| 15 | 金属线管直通 | Φ16 | 只 | 10 | |
| 16 | 90°弯通 | Φ16 | 只 | 4 | |
| 17 | 金属杯梳 | Φ16 | 只 | 10 | |
| 18 | 金属暗盒 | 86型 | 只 | 2 | |
| 25 | 自攻丝 | Φ6×15mm | 只 | 100 |
（5）室内照明套件
| 序号 | 名称 | 规格/型号 | 单位 | 数量 | |
| 1 | 日光灯组件 | T5一体化 | 21W（带罩） | 套 | 1 |
| 2 | 节能灯 | 9W | 只 | 2 | |
| 3 | 钠灯 |
110W 含灯头及镇流器和灯罩 |
套 | 1 | |
| 4 | 螺口平灯头 | E27 | 只 | 2 | |
| 5 | 声控开关 | 86型 | 只 | 1 | |
| 6 | 泰力1插 | 118型 | 只 | 2 | |
| 7 | 泰力2插 | 118型 | 只 | 1 | |
| 8 | 泰力1开 | 118型 | 只 | 1 | |
| 9 | 飞雕2开 | 86型 | 只 | 2 | |
| 10 | 飞雕4开 | 86型 | 只 | 2 | |
| 11 | 吸顶灯 |
21W 配节能灯管 |
只 | 1 | |
| 12 | 触摸开关 | 86型（带明装底盒） | 只 | 1 | |
| 13 | 暗盒 | 86型 | 只 | 5 | |
| 14 | 明装盒 | 86型 | 只 | 3 | |
| 118型 | 只 | 1 | |||
| 15 | 白板 | 86型 | 只 | 2 | |
| 16 | 塑料圆木 | YM-2 | 只 | 3 | |
（6）配电箱套件
| 序号 | 名称 | 规格/型号 | 单位 | 数量 | 备注（说明） |
| 1 | 三相四线有功电度表 | DT862-4 | 只 | 1 | 5A,接线端子连接 |
| 2 | 隔离开关 | HG1-32/30 | 只 | 1 | 3极，30A |
| 3 | 漏电型空气开关 | DZ47LE-32 | 只 | 1 | 3P+N（正泰） |
| 4 | 空气开关 | DZ47-63/C6 | 只 | 1 | 3P（正泰） |
| 5 | 漏电型空气开关 | DZ47LE-32/C6 | 只 | 1 | 1P+N（正泰） |
| 6 | 电源指示灯 | AD58B-22D | 只 | 3 | 黄、绿、红各一只 |
| 7 | 配电箱箱体 | 450mm×520mm×220mm | 只 | 1 | 含接地排、接零排 |
（7）传感器套件
| 序号 | 名称 | 规格/型号 | 单位 | 数量 | 备注（说明） |
| 1 | 行程开关 | LX19-121 | 只 | 4 | |
| 2 | 电容式传感器 | CSB4-18M60-EO-AM | 只 | 1 | 上海沪工 |
| 3 | 电感式传感器 | GH1-1204NA | 只 | 1 | 上海沪工 |
| 4 | 光电式传感器 | GH3-N1810NA | 只 | 1 | 上海沪工 |
| 5 |
温度传感器 （热电阻、热电偶） |
Pt100 | 只 | 1 | 与温控器配套 |
| K型热电偶 | 只 | 1 |
（8）电机套件
| 序号 | 名称 | 规格/型号 | 单位 | 数量 | 备注（说明） | |
| 1 | 三相交流异步电动机 | (Y-△) | 只 | 1 | ||
| 2 | 三相交流异步电动机 | (Y-△)带离心开关 | 只 | 1 | ||
| 3 |
三相交流异步电动机 （双速180W） |
双速电机 | 只 | 1 | ||
| 4 | 它励直流电动机 | DC110V/50W | 只 | 1 | ||
| 5 | 步进电机 | 驱动器 | SH-20403 | 只 | 1 |
两相混合式 （含驱动器） |
| 电机 | 42BYGH5403 | |||||
| 6 | 交流伺服电机 | 驱动器 | ASD-A0421-AB | 只 | 1 |
台达伺服 （含驱动器） |
| 电机 | ECMA-C30604PS | |||||
（9）电气控制箱套件
| 序号 | 名称 | 规格/型号 | 单位 | 数量 | 备注（说明） |
| 1 | 塑壳开关 | NM1-63S/3200 20A | 只 | 2 | 3极 |
| 2 | 接触器 | CJX2-0910/220V | 只 | 5 | 正泰 |
| 3 | 辅助触头 | F4-22 | 只 | 3 | 正泰 |
| 4 | PLC | FX1N－40MT | 只 | 1 | 三菱 |
| 5 | 模拟量模块 | FX0N-3A | 只 | 1 | 三菱 |
| 6 | 通讯模块 | FX2N-485BD | 只 | 1 | 三菱 |
| 7 | 变频器 | FR-A704 0.75KW | 只 | 1 | 三菱 |
| 8 | 时间继电器 | ST3PF-2 30S AC220V | 只 | 1 | 2组断电延时 |
| ST3P C-A 30S AC220V | 只 | 1 | 1组瞬动、1组延时 | ||
| 9 | 热继电器 | JRS1D-25（独立安装） | 只 | 3 | 0.4A(调节范围0.25-0.4A) 2只；0.63A(调节范围0.4-0.63A) 1只 |
| 10 | 温度控制器 | E5CZ-C2MT | 只 | 1 | 欧姆龙 |
| 11 | 开关电源 | S-100-24V | 只 | 1 | 触摸屏用步进驱动器用 |
| 12 | 触摸屏 | TPC7062TD | 只 | 1 | 昆仑通态 |
| 14 | 安装导轨 | C45 | 条 | 若干 | |
| 15 | 电源指示灯 | AD16-22D | 只 | 5 | 红色 |
| 16 | 按钮开关 | LA68B-EA35 | 只 | 10 | 红、绿各5只 |
| 17 | 紧急停止开关 | LA68D-11ZS | 只 | 1 | 红色 |
| 18 |
旋钮开关 （选择开关） |
LA68B-ED25 | 只 | 2 | 2挡 |
| LA68B-ED35 | 只 | 2 | 3挡 | ||
| 19 | 控制箱箱体 | 只 | 1 | 含接地排、接零排 |
五、概述
电气安装与维修实训考核装置,电气安装与调试实训装置是根据工厂电气安装和室内电气安装等维修电工和电气安装工实训鉴定要求开发的一种通用实训平台。适合于各类职业院校和技工学校维修电工、电气安装工、水电工等有电气实训要求的相关专业的作为公共实训平台使用。
电气安装与维修实训考核装置,电气安装与调试实训装置采用钢制网孔板和专用型材组接而成，安装有自锁式脚轮，方便移动和使用。装置表面喷塑，色彩稳重气派。装置设计高度以人站在一级人字梯即可方便操作的高度，既安全又能使使用者感受到施工现场环境。横向、丛向宽度合适，可以模拟现场线路的转向布置。网孔板可以方便拆下。做隐蔽工程施工时制专用型材是仿建筑隔断用轻钢龙骨的加大宽度精心设计，带有穿管孔，使用扎带固定线管，在穿出网孔板时可以使用壁疏引出导线穿入明装底盒。配套的PVC管弯管器，可方便的对PVC管弯成90度。
电气安装与维修实训考核装置,电气安装与调试实训装置可进行电工安装。如桥架安装、PVC管安装、吊灯、白炽灯座、日光灯、开关、插座、控制箱、配电箱等，包含有交流异步电动机、直流电动机、步进电机、伺服电机、温度控制器、电偶、PLC、变频器触摸屏等控制与受控对象。每个操作组配套一可移动式工具车和元件柜，便于对元件的保管和安装施工。从根本上解决了学校在普通墙面上进行的安装培训的使用不方便、实训范围窄的问题。易游网页版,易游(中国)应具有组装灵活方便的特点，可以根据学校的实际教学条件组成，2人组、3人组、4人组……，单面、双面等不同的方式。长度组合基于2个0.8米的基本组合单元，辅助配有0.2米、0.4米的组合单元，形成不同的长度组合，能够满足不同的教学场地的需要。
