湿度传感器怎么分类

联系方式见右侧悬浮框

【湿度传感器】是根据客户需求而写的，非常具有代表性，在客户搜索【湿度传感器】时，都能通过我们来了解相关资讯，而且【湿度传感器】在客户有需求时提供参考意见。

湿度传感器都有什么特点

1、湿度传感器的精度应达到±2%-±5%RH，达不到这个水平很难作为计量器具使用。

2、湿敏元件除对环境湿度敏感外，对温度亦十分敏感，其温度系数一般在0.2-0.8%RH/℃范围内，而且有的湿敏元件在不同的相对湿度下，其温度系数又有差别。

3、金属氧化物陶瓷，高分子聚合物和氯化锂等湿敏材料施加直流电压时，会导致性能变化，甚至失效，所以这类湿度传感器不能用直流电压或有直流成份的交流电压，必须是交流电供电。

湿度传感器怎么分类

湿度传感器是用来测量相对湿度的传感器，湿敏元件是最简单的湿度传感器。湿敏元件主要有电阻式和电容式两大类。


湿敏电阻是在基片上覆盖一层用感湿材料制成的膜，当空气中的水蒸气吸附在感湿膜上时，元件的电阻率和电阻值都发生。

湿敏电容一般分高分子薄膜电容制成的，常用的高分子材料有聚苯乙烯、聚酰亚胺、酪酸醋酸纤维等。当环境湿度发生改变时，湿敏电容的介电常数发生变化，使其电容量也发生变化，其电容变化量与相对湿度成正比。下面对各种湿度传感器进行简单的介绍：

1、氯化锂湿度传感器

1）电阻式氯化锂湿度计

氯化锂电湿敏元件是美国标准局的F.W.Dunmore研制出来的，这种元件具有较高的精度，同时结构简单、价廉，适用于常温常湿的测控等一系列优点。

氯化锂元件的测量范围与湿敏层的氯化锂浓度及其它成分有关，单个元件的有效感湿范围一般在20％RH 以内。要测量较宽的湿度范围时，必须把不同浓度的元件组合在一起使用，可用于全量程测量的湿度计组合的元件数一般为5个，采用元件组合法的氯化锂湿度计可测范围通常为（15～100）％RH，国外有些产品声称其测量范围可达（2 ～100）%RH 。

2）露点式氯化锂湿度计

露点式氯化锂湿度计是由美国的 Forboro 公司首先研制出来的，这种湿度计和电阻式氯化锂湿度计形式相似，但工作原理却完全不同。简而言之，它是利用氯化锂饱和水溶液的饱和水汽压随温度变化而进行工作的。

2、碳湿敏元件

碳湿敏元件是美国的 E.K.Carver 和 C.W.Breasefield 于1942年首先提出来的，碳湿敏元件具有响应速度快、重复性好、无冲蚀效应和滞后环窄等优点，因之令人瞩目。

3、氧化铝湿度计

氧化铝传感器的突出优点是，体积可以非常小，灵敏度高，响应速度快，测量信号直接以电参量的形式输出，大大简化了数据处理程序等等。另外，它还适用于测量液体中的水分。

4、陶瓷湿度传感器

陶瓷元件不仅具有湿敏特性，还可以作为感温元件和气敏元件。这些特性使它极有可能成为一种有发展前途的多功能传感器。寺日、福岛、新田等人在这方面已经迈出了颇为成功的一步，他们研制成称之为“湿瓷 - Ⅱ型”和“湿瓷 - Ⅲ型”的多功能传感器。前者可测控温度和湿度，主要用于空调，后者可用来测量湿度和诸如酒精等多种有机蒸气，主要用于食品加工方面。

教学易游网页版,易游(中国)网推荐传感器实验台：检测与传感转换技术实验台(配22种传感器)

ZRJCS-IIIA检测与转换技术实验台是在本公司多年生产传感器技术教学实验装置的基础上，为适应不同类别，不同层次的专业需要，最新推出的模块化的新产品。
    ZRJCS-IIIA检测与转换技术实验台主要用于各大、中专院校开设的“自动检测技术”、“传感器原理与技术”、“非电量电测技术”、“工业自动化仪表与控制”、“机械量电则”等课程的实验需要。（电脑自备）
一、特点：
1、转换电路板采用模块化结构，根据需要选择不同模块，也便于根据教学大纲变动增加新的实验模块。
2、传感器和转化电路模块正面印有电路原理图。这种直观性有助于学生增加感性认识、提高实验效果。
3、一个模块对应一类传感器，实验接线方便，电源具有自动保护功能。
传感器采用进口透明有机玻璃制作，比较直观。
二、技术参数

输入电源	AC220V 50Hz	非线性误差	≤ 5%
直流电源	± 5V ± 15V	测量精度	≤ 1%
稳压系数	± 1%	功 耗	100VA
电压纹波	≤ 10mV	输出电流	1A



三、产品主要结构
ZRJCS-IIIA检测与转换技术实验台由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验台桌六部分组成。
（一）主控台部分
提供高稳定的±5V、±15V、±2V～±10V（可调）、±2V～±24V（连续可调）、直流稳压电源；二组温度电源。主控台面板装有空气开关、电压、频率、转速显示表；温度表，温度控制仪微机电源。低频信号系统源1Hz-30Hz（可调）；音频信号源0.4KHz-10KHz；差动放大器，气压表、储气箱；RS232计算机串行接口。

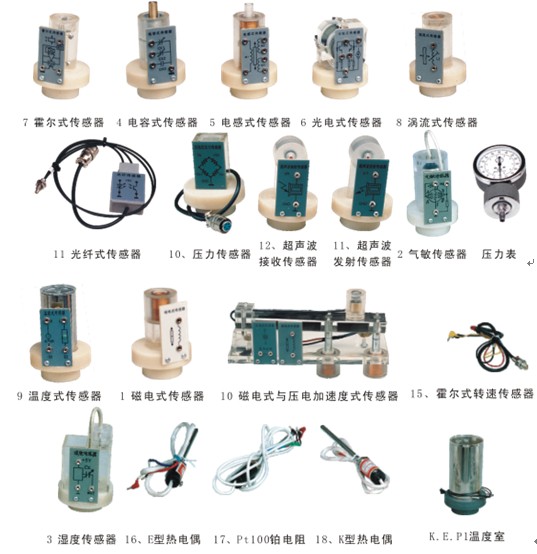

（二）传感器种类及技术指标：

序号	实验模块	传感器名称	量 程	精 度
1	电阻霍尔式传感器	电阻式传感器	± 1mm	± 1.5%
2		霍尔式传感器	≥ 2mm	0.1%
3	电容式传感器	电容式传感器	± 5mm	± 1.3%
4	电感式传感器	电感式传感器	± 5mm	± 3%
5	光电式传感器	光电式传感器	0-2500转/分	≤ 1.5%
6	涡流式传感器	涡流式传感器	≥ 1mm	± 3%
7	温度式传感器	温度式传感器	0-80℃	± 2%
8		磁电式传感器		0 .5V/m
9	压电式加速度传感器	压电式加速度传器	1-30Hz	± 2%/s
10	光纤式传感器	光纤式传感器	≥1.5mm	± 1.5%
11	压力传感器	压力传感器	0-30kpa	± 2%
12	超声波传感器	超声波传感器	20-60cm	1cm
13		气敏传感器	50-200ppm
14		湿敏传感器	10-95%RH	± 5%
15		霍尔式转速传感器	0-2500 转/分	± 1.5%
16	热电偶、热电	E 型热电偶	0-800℃	± 3%
17		Rt100 铂电阻	0-800℃	± 2%
18	阻传感器	K 型热电偶	0-800℃	± 3%
19		铜电阻Cu50	0-100℃	± 3%
20		涡流测速传感器	0-2500转/分
21		磁电测转速传感器	0-2500转/分
22	热释电红外传感器	热释电红外传感器		3200V/W

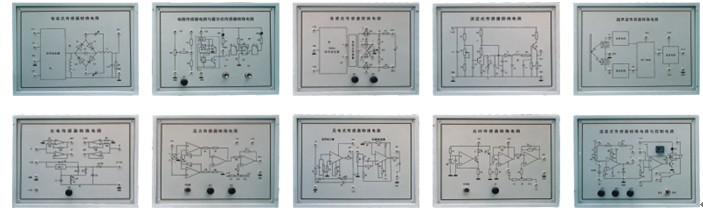

（三）实验模块：

1.电容式传感器转换电路模块          2.涡流式传感器转换电路模块 3.光电式传感器转换电路模块          4.光纤式传感器转换电路模块 5.超声波传感器转换电路模块

6.电阻传感器电路与霍尔式传感器转换电路模块 7.电感式传感器转换电路模块          8.压力传感器转换电路模块 9.压电式速度传感器转换电路模块      10.温度式传感器转换电路模块





（四）数据采集卡及处理软件
数据采集卡采用12位A/D转换、分辨率由1/2048，采样周期1ms—1000ms，采样速度可选择，即可单次采样亦能连续采样。标准RS-232接口，与计算机串行工作。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑，数据采集，特性曲线的分析、比较、文件存取、打印等。
（五）实验桌
实验桌规格1500*700*780（mm），实验桌的两个储存柜可分别安放实验模板和计算机主机及键盘，中间抽屉安放传感器。主件采用二种材料，第一种采用进口三聚氰胺树脂双面贴面板，选用优质PVC直线封边条，第二种实验桌面板采用密度板，防火板贴面后成形制作。
六、实验项目：

实验一：电阻式传感器的半桥性能实验        实验三：半桥、全桥性能实验       ㊣实验五：电阻式传感器的电子秤实验          实验七：差动式电容传感器特性实验          ㊣实验九：电容传感器的电子秤实验         实验十一：自感式差动变压器的特性实验       ㊣实验十三：差动变压器的电子秤实验          实验十五：光电式传感器的旋转方向测量实验 实验十七：霍尔传感器的转速测量实验            实验十九：被测体材质对涡流传感器特性的影响实验 ㊣实验二十一：涡流式传感器的电子工业秤实验 实验二十三：温度传感器及温度控制实验（AD590） 实验二十五：E型热度电偶的温度控制实验   实验二十七：铜电阻的温度控制实验              实验二十九：磁电式传感器转速测量实验          实验三十一：压电加速度式传感器的特性实验 实验三十三：光纤传感器的振动实验              实验三十五：压阻式转压力传感器的特性实验 实验三十七：超声波传感器的位移特性实验 实验三十九：气敏传感器的原理实验 实验四十一：热释电红外传感器实验B型 实验四十三：相敏检波器实验B型

实验二：电阻式传感器的全桥性能实验 ㊣实验四：电阻式传感器的震动实验 实验六：变面积式电容传感器特性实验 ㊣实验八：电容传感器的震动实验 实验十：差动变压器的特性实验 ㊣实验十二：差动变压器的震动实验 实验十四：光电式传感器的转速测量实验 实验十六：接近式霍尔传感器实验 实验十八：涡流传感器的位移特性实验 ㊣实验二十：涡流式传感器的震动实验 实验二十二：涡流式传感器的转速测量实验 实验二十四：K型热电偶的温度控制实验 实验二十六：铂电阻的温度控制实验 实验二十八：磁电式传感器的特性实验 ㊣实验三十：磁电式传感器的应用实验 实验三十二：光纤传感器的位移特性实验 实验三十四：光纤传感器的转速测量实验 ㊣实验三十六：压阻式传感器的差压测量 ㊣实验三十八：超声波传感器的应用实验 实验四十：湿度式传感器的原理实验 实验四十二：移相器实验B型

备注：带㊣ 号实验为思考实验
