机械装调综合实训装置
联系方式见右侧悬浮框
【机械装调综合实训装置,机械易游网页版,易游(中国)装调教学易游网页版,易游(中国),机械装调实验易游网页版,易游(中国)】是根据客户需求而写的，非常具有代表性，在客户搜索【机械装调综合实训装置,机械易游网页版,易游(中国)装调教学易游网页版,易游(中国),机械装调实验易游网页版,易游(中国)】时，都能通过我们来了解相关资讯，而且【机械装调综合实训装置,机械易游网页版,易游(中国)装调教学易游网页版,易游(中国),机械装调实验易游网页版,易游(中国)】在客户有需求时提供参考意见。
一、产品概述
机械装调综合实训装置,机械易游网页版,易游(中国)装调教学易游网页版,易游(中国),机械装调实验易游网页版,易游(中国)依据《高等职业学校专业教学标准》及行业标准，结合各职业院校“机械制造与自动化”、“机电易游网页版,易游(中国)安装与维修”、“机械装配”、“机械易游网页版,易游(中国)装配与自动控制”、“工程机械运用与维护”等专业的培养目标而研制。通过项目实训主要培养学生识读装配图和零件图;机械部件的装配与调整；电气控制线路的设计与维修；变频器、伺服电动机及驱动器、步进电动机及驱动器应用；PLC控制程序编写与调试；机械易游网页版,易游(中国)装调与整机运行等职业能力，提高学生在机械易游网页版,易游(中国)、机电易游网页版,易游(中国)企业及相关行业一线工艺装配与实施、机电易游网页版,易游(中国)安装调试和维修、机械易游网页版,易游(中国)电气控制、机械加工质量分析与控制、基层生产管理等岗位的就业能力。
二、技术性能
a) 输入电源：三相四线（或三相五线） ～380V±10% 50Hz
b) 工作环境：温度-10℃～+40℃ 相对湿度≤85%（25℃） 海拔＜4000m
c) 装置容量：＜2.0kVA
d) 外形尺寸：1100mm×700mm×1500mm（实训台）
400mm×700mm×900mm（控制台）
800mm ×600mm×1800mm（电气控制柜）
1200mm×600mm×1500mm （操作台
e) 安全保护：具有电流型漏电保护，安全符合国家标准。
三、功能特点
1. 仿真度高 机械装调综合实训装置,机械易游网页版,易游(中国)装调教学易游网页版,易游(中国),机械装调实验易游网页版,易游(中国)可模拟真实数控冲床加工零件，通过送料系统、定位系统、冲压系统以及冷冲压模具的联合动作，可对厚度5mm以下铝板进行精确加工。编程完成后运行即可进行零件自动加工，贴近工业现场实际操作。
2. 实操性强 依据相关国家职业标准、行业标准和岗位要求设置各种实际工作任务，以职业实践活动为主线，通过“做中学”，真正提高学生的动手技能和就业能力。
3. 模块化设计 由多种机械部件组成，既可将各部件作为独立的模块进行训练，也可将各部件组成综合的机械系统进行训练。
4. 综合性强 机械装调综合实训装置,机械易游网页版,易游(中国)装调教学易游网页版,易游(中国),机械装调实验易游网页版,易游(中国)可完成机械易游网页版,易游(中国)安装与调整、电气设计与线路连接、PLC和触摸屏程序编写、机电联调、装配精度检测等典型工作任务，满足实训教学、工程培训及职业竞赛的需要。
四、仿真教学软件界面
五、系统组成与功能
机械装调综合实训装置,机械易游网页版,易游(中国)装调教学易游网页版,易游(中国),机械装调实验易游网页版,易游(中国)主要功能是根据要求自动完成对被加工物料的多模具精确冷冲压；首先通过电气控制柜中的PLC控制伺服电机来控制二维送料部件，完成对被加工物料（铝板）的送料和定位，其次根据运行要求完成转塔部件中多种模具的更换，并通过定位系统对转塔进行精确定位；最后利用冲压系统以及冷冲压模具的联合动作对物料进行精密冲压。
机械装调综合实训装置,机械易游网页版,易游(中国)装调教学易游网页版,易游(中国),机械装调实验易游网页版,易游(中国)主要由实训台、电气控制柜（包括电源控制模块、可编程控制器模块、变频器模块、触摸屏模块、步进电机驱动模块、伺服电机驱动模块等）、动力源（包括三相交流电机、步进电机、交流伺服电机等）、机械传动机构、二维送料部件（十字滑台）、转塔部件、模具、离合器机构、机械式冲料机构、装调工具、常用量具、操作台、型材电脑桌等组成。
六、实训项目
项目一 机械识图与装配工艺的编写
根据部装图和总装图，读懂机械易游网页版,易游(中国)的工作原理、装配关系和技术要求等内容，并编写装配工艺。
项目二 二维送料机构的装配与调整
根据部装图、总装图及机械易游网页版,易游(中国)的功能要求，按照正确的装配工艺要求，完成二维送料机构的装配与调整等工作。
项目三 转塔冲压机构的装配与调整
根据部装图、总装图及机械易游网页版,易游(中国)的功能要求，按照正确的装配工艺要求，完成转塔冲压机构的装配与调整等工作。
项目四 模具的装配与调整
根据部装图、总装图及机械易游网页版,易游(中国)的功能要求，按照正确的装配工艺要求，完成冲压模具的装配与调整等工作。
项目五 典型传动机构的装配与调整
根据部装图、总装图及机械易游网页版,易游(中国)的功能要求，按照正确的装配工艺要求，完成链传动、带传动、齿轮等典型传动机构的装配与调整等工作。
项目六 电气安装与电路连接
根据电气图纸和功能要求，完成机械易游网页版,易游(中国)电气控制系统的器件安装和电路连接。
项目七 步进电机参数调整及控制
结合步进电机使用手册，完成步进电机步距角及电流参数设置，并编写PLC控制程序。
项目八 伺服电机参数调整及控制
结合伺服电机使用手册，完成伺服电机各主要参数设置，并编写PLC程序对伺服电机进行精密控制。
项目九 变频器参数调整及控制
结合变频器使用手册，完成变频器各主要参数设置，并编写PLC程序对交流电机进行多段调速控制。
项目十 PLC及触摸屏的软件设计
根据机械易游网页版,易游(中国)的功能要求，进行PLC、触摸屏程序的编写与调试，完成各模块的自动控制。
项目十一 机械易游网页版,易游(中国)的调试、运行及试加工
调试运行机械易游网页版,易游(中国)，达到规定的工作要求和技术要求，并进行机械易游网页版,易游(中国)的试加工。
项目十二、离合器的装配与调整
根据装配图要求，进行离合器的活动端、固定端、操纵杆、支座等的装配与调整。
七、配置表：
| 序号 | 名称 | 规格 | 数量 | 单位 | 备注 | |
| 1 | 实训台 | 铁质双层亚光密纹喷塑结构，40mm厚铸件平板台面，桌子下方设有储存柜，柜子上方设有2个抽屉，尺寸：1100mm×700mm×1500mm | 1 | 台 | ||
| 2 | 控制台 | 铁质双层亚光密纹喷塑结构，桌子下方设有储存柜，柜子上方设有1个抽屉，尺寸：400mm×700mm×900mm | 1 | 台 | ||
| 3 | 电气控制柜 | 电源控制模块 | 由三相电源总开关（带漏电和短路保护）、三相熔断器、交流接触器、热继电器、中间继电器、开关电源、钥匙开关、急停按钮、停止启动按钮（红、绿）、系统控制旋钮开关及指示灯等组成 | 1 | 套 | |
| 4 | 可编程控制器模块 | 西门子S7-200 SMART CPUST40 | 1 | 套 | 二选1 | |
| 5 | 三菱FX3U-48MTES/A | 1 | 套 | |||
| 6 | 触摸屏模块 | 西门子7英寸，TFT真彩，65k色 | 1 | 套 | ||
| 7 | 电机驱动模块 | 旋钮开关、步进电机驱动器 M542、伺服电机驱动器TSTE 15C、隔离变压器（380V/220V）、三菱FR-E740-0.75k-CHT变频器 | 1 | 套 | ||
| 8 |
机械 易游网页版,易游(中国) 部件 |
传动机构 | 主要包含带传动（同步带、三角带）、链传动（单排链条）、齿轮传动（直齿圆柱齿轮）等典型传动机构， | 1 | 套 | |
| 9 | 二维送料部件（十字滑台） | 主要由滚珠丝杠螺母副（长度分别为528mm、485mm；公称直径20mm；导程5mm；右旋）、直线导轨和滑块（长度分455mm、335mm两种；宽度15mm）、工作台面、轴承（角接触轴承、深沟球轴承）、轴承座、端盖、垫块等组成 | 1 | 套 | ||
| 10 | 转塔部件 | 主要由上下八角盘定位销、上下八角盘定位销支架、下八角盘下料孔、链轮、链条、上下八角盘、传动轴、圆锥滚子轴承、支座、端盖等组成 | 1 | 套 | ||

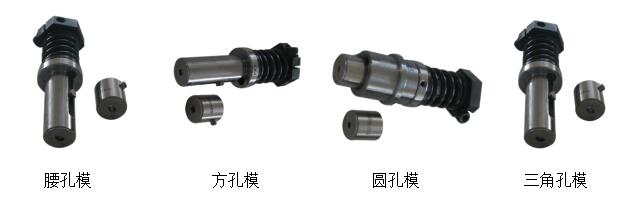

| 11 | 模具 | 采用真实数控模具，含方孔模、圆孔模、腰孔模、三角模4种模具，另包括模具校棒1套 | 1 | 套 | ||
| 12 | 机械式冲料机构 | 主要由冲床床身、齿轮、端盖、曲轴、轴瓦、支架、电机座、轴承、卸荷式带轮装置等组成 | 1 | 套 | ||
| 13 | 上下八角盘气动定位模块 | 主要由单电控二位五通阀、调压过滤器、轴杆气缸、三通、PU气管、快换接头、气泵等组成 | 1 | 套 | ||
| 14 | 离合器机构 | 主要由支架、轴承、轴套、拨销、电磁离合器、电磁制动器等组成。 | 1 | 套 | ||
| 15 | 工具 | 电工工具套件 | 含数字式万用表、剥线钳、尖嘴钳、斜口钳、螺丝刀、镊子、剪刀、电烙铁、烙铁架、焊锡丝等 | 1 | 套 | |
| 16 | 紫铜棒 | 一头φ18、一头φ14和φ30各1根 | 2 | 根 | ||
| 17 | 拉马 | 1 | 件 | |||
| 18 | 一字螺丝刀 | 10〞通芯一字螺丝刀 | 1 | 把 | ||
| 19 | 内、外卡簧钳 | 直嘴、弯嘴9寸内、外卡簧钳各1把 | 4 | 把 | ||
| 20 | 橡皮锤、榔头 | 圆头铁锤（1.5磅）、橡皮锤各1把 | 1 | 套 | ||
| 21 | 扳手组件 | 9件套内六角扳手；150mm、250mm活动扳手各1把；开口14-17呆扳手1套；开口为7、17梅花组合扳手各1把；M14、M18、M27圆螺母扳手1套 | 1 | 套 | ||
| 22 | 截链器 | 420～530 | 1 | 把 | ||
| 23 | 手轮 | 外径100 | 1 | 套 | ||
| 24 | 活动手柄 | 螺纹为M8 | 1 | 套 | ||
| 25 | 量具 | 划线平板 | 300mm×300mm | 1 | 块 | |
| 26 | 游标卡尺 | 测量范围：0～300mm，分度值：0.02mm | 1 | 把 | ||
| 27 | 深度游标卡尺 | 测量范围：0～200mm，分度值：0.02mm | 1 | 把 | ||
| 28 | 直角尺 | 200×130×12.5mm | 3 | 把 | ||
| 29 | 杠杆式百分表 | 0～0.8mm，分度值：0.01mm；含转接头、磁性表座 | 1 | 个 | ||
| 30 | 百分表 | 0～10mm；含转接头、磁性表座 | 1 | 个 | ||
| 31 | 千分尺 | 0～25mm、25～50mm、50～75mm各1把 | 3 | 把 | ||
| 32 | 钢直尺 | 500mm | 1 | 把 | ||
| 33 | 塞尺 | 测量范围：0.02～1.00mm | 1 | 把 | ||
| 34 | 配件 | 零件盒、编程电缆、产品配套光盘（软件、使用手册、程序等） | 1 | 套 | ||
| 35 | 机械易游网页版,易游(中国)装调与控制技术仿真教学软件 |
本软件采用3DPDF虚拟仿真技术，3D PDF结合了元数据，文字，图像，视频和表单的动态PDF文档（即加入三维动画的交互式PDF文档），包含丰富的3D数据。软件界面生动美观、易学易用，可以提高教师教学和学生学习的兴趣，加深学生对知识的理解和运用。软件通过三维拆卸动画、三维装配动画、模拟拆装等方式，生动地展示了机械传动机构、送料部件（十字滑台）、转塔部件、模具、机械式冲料机构等模块的拆卸和装配过程。。可实现以下功能： 1.虚拟交互式拆卸动画，均按机械结构顺序进行，每一步都有动画和详细的拆卸文字介绍及注意事项。 2.软件可自由的对模型进行旋转、缩放、平移、隐藏、隔离、显示等操作，设有旋转模型、缩放模型、移动模型、隐藏所选、隔离所选、全部显示、全屏切换、等按钮。 3.软件播放功能：设有第一步、上一步、播放全部、下一步、末一步等按钮。 4.机械易游网页版,易游(中国)装调与控制技术的基本知识及介绍 5.机械易游网页版,易游(中国)装调与控制技术主要组成器件的结构及工作原理 6.自动送料部件（十字滑台）的虚拟拆装、三维动画演示，拆卸和装配各110步动作。 7.转塔部件的虚拟拆装、三维动画演示 8.模具的虚拟拆装、三维动画演示，拆卸和装配各24步动作 9.机械式冲料机构的虚拟拆装、三维动画演示 拆卸和装配各102步动作 |
1 | 套 | ||
| 36 | 电脑桌 | 用于放置计算机，下方装有四个带刹车的万向轮，尺寸：560mm×600mm×1020mm | 1 | 台 | ||
| 37 | 计算机 | 主流品牌 | 1 | 台 | 用户自 备 | |
