消防模拟教学电梯
栏目分类：产品总目录 发布日期：2020-04-16 浏览次数：次
消防模拟教学电梯,电梯教学模型,电梯模拟教学可实现PLC与PC机的通讯。使用GX-Developer软件，可直接在PC机上用梯形图编程、调试。
联系方式见右侧悬浮框
中人教仪厂专业为客户提供【消防模拟教学电梯,电梯教学模型,电梯模拟教学】的实训室建设方案，对【消防模拟教学电梯,电梯教学模型,电梯模拟教学】施行三包售后服务，如果您对我们的【消防模拟教学电梯,电梯教学模型,电梯模拟教学】有不了解的地方，请咨询我们客服或来电咨询，我们将竭诚为您服务。

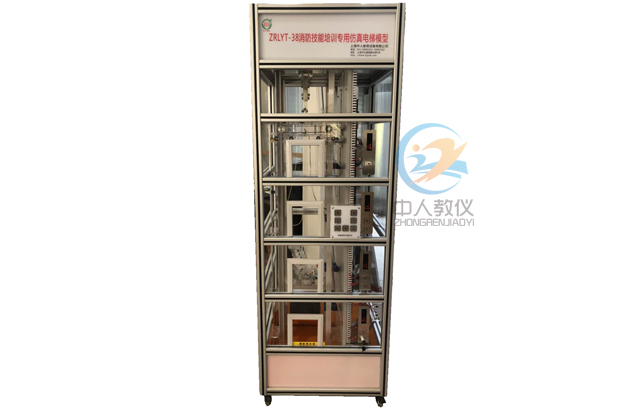

ZRLYT-38消防技能培训专用仿真电梯模型
电梯系统逻辑控制则由PLC完成（可联机），PLC采用的是日本三菱公司的，其输出方式为继电器输出形式。通过主机上配有的RS422或RS232接口，可实现PLC与PC机的通讯。使用GX-Developer软件，可直接在PC机上用梯形图编程、调试，直观易学，便于初学者掌握；此外也可用FP编程器II进行指令编程，现场直接调试。透明仿真教学电梯整套配备：
1、消防电梯模型主机——包括三菱FX3U-64MR型控制器（PLC）；2、PLC外设专用通讯电缆；
3、三菱编程器操作手册；
4、三菱PLC专用编程工具软件；
5、教学电梯使用说明书。
电梯的基本结构：
1. 机房部分：减速电机实现电梯上下走动。2. 井道部分：包括导轨、对重机构、轿厢、楼层召唤指示控制器、曳引绳、导向轮、一层平层感应器、上（下）限位开关、上（下）极限开关、随行电缆、轿厢控制器、缓冲器等。
3.电气控制部分：电源空气开关（漏电脱扣器）、DC24V驱动电源、PLC可编程控制器、接线端口电路板。
电梯轿厢位置检测和电气选层信号由安装在轿厢顶上和各层站的双稳态磁性开关得到，从而摆脱了以往靠继电器和接触开关等有触点器件控制的庞杂线路系统，优化了线路，大大地提高了系统运行的可靠性，同时也便于检修.
A. 轿厢、对重用弹簧缓冲装置
缓冲器是电梯极限位置的安全装置，当电梯因故障，造成轿厢或对重蹾底或冲顶时，轿厢或对重撞击弹簧缓冲器，由缓冲器吸收电梯的能量，从而使轿厢或对重安全减速直至停止。
B. 终端极限开关安全保护系统
在电梯井道的顶层及底层装有终端极限开关。当电梯因故障失控，轿厢发生冲顶或蹲底时，终端极限开关切断控制电路，使轿厢停止运行。
C.消防呼叫系统与消防联动动作通道
D.井道照明系统
E.底层虚拟水泵系统
F.消防排水装置
G.轿厢底层装置
H.消防挡水装置
主要技术参数：
|
外形尺寸：长*宽*高=700*700*2100 净重量：135kg 载重量：5kg 输入电压：220V 输入频率：50Hz 额定电流：1A 功 率：50W |
功率：50W 电压：24V 转速：50 rpm 控制方式：三菱PLC控制 结构形式：四层站 电梯平层机构：永磁感应器 |
配置清单：
| 序号 | 名称 | 单位 | 数量 |
| 1. | 电梯框架 | 套 | 1 |
| 2. | 可编程控制器 | 套 | 1 |
| 3. | 机房部分 | 套 | 1 |
| 4. | 井道部分 | 套 | 1 |
| 5. | 厅门部分 | 套 | 1 |
| 6. | 轿厢部分 | 套 | 1 |
| 7. | 轿厢、对重用弹簧缓冲装置 | 套 | 1 |
| 8. | 门机力矩安全保护装置 | 套 | 1 |
| 9. | 厅门自动闭合装置 | 套 | 1 |
| 10. | 终端极限开关安全保护系统 | 套 | 1 |
| 11. | 减速电机 | 台 | 1 |
| 12. | 随行电缆 | 条 | 1 |
| 13. | 楼层召唤盒 | 块 | 4 |
| 14. | 轿厢内操纵盒 | 块 | 1 |
| 15. | 楼层显示 | 个 | 4 |
| 16. | 电气控制板 | 块 | 1 |
| 17. | 报警蜂鸣器 | 只 | 1 |
| 18. | 接线板 | 块 | 1 |
| 19. | 极限开关（上、下） | 只 | 4 |
| 20. | 内六角扳手 | 套 | 1 |
| 21. | 活扳手150mm | 把 | 1 |
| 22. | 轴用挡圈钳 6# | 只 | 1 |
| 23. | 尖嘴钳 | 只 | 1 |
| 24. | 十字螺丝刀 | 只 | 2 |
| 25. | 一字螺丝刀 | 只 | 2 |
| 26. | 教学电梯使用说明书 | 册 | 1 |
| 27. | 软件等 | 套 | 1 |
| 28. | 消防呼叫系统 | 套 | 1 |
| 29. | 消防联动动作通道 | 套 | 1 |
| 30. | 井道照明系统 | 套 | 1 |
| 31. | 底层虚拟水泵系统 | 套 | 1 |
| 32. | 消防排水装置 | 套 | 1 |
| 33. | 轿厢底层装置 | 套 | 1 |
| 34. | 消防挡水装置 | 套 | 1 |
