正面吊操作演示实训台

栏目分类：产品总目录发布日期：2020-04-20 浏览次数：次

正面吊操作演示实训台,工程机械演示实验台回转作业，抓举横梁提升同时平台回转；（配马达旋转平台），咨询热线13122891392

联系方式见右侧悬浮框

中人教仪厂专业为客户提供【正面吊操作演示实训台,工程机械演示实验台】的实训室建设方案，对【正面吊操作演示实训台,工程机械演示实验台】施行三包售后服务，如果您对我们的【正面吊操作演示实训台,工程机械演示实验台】有不了解的地方，请咨询我们客服或来电咨询，我们将竭诚为您服务。

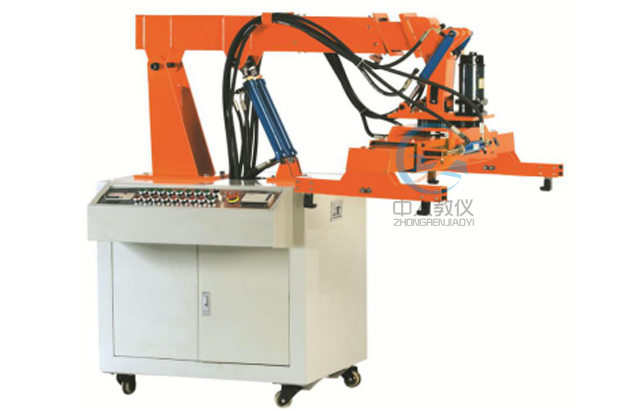

ZRYY-ZMD正面吊实训台

液压正面吊是集装箱装卸用的一种机械，它广泛应用于港口、鉄路、公路运输作业。目前中小型正面吊几乎全部采用液压传动。液压正面吊具有体积小、重量轻、操作灵活方便、提升力大、易于实现过载保护和室内操纵等优点。近年来高新微电子技术在液压技术上的应用，使工程机械、建筑机械以及运输机械综合技术水平越来越高，提高了这些机械的使用可靠性、操作安全性、舒适性和使用寿命，其适应性更强。
液压正面吊实训台,工程机械实训装置

一、实验项目

1、液压传动各元部件结构及工作原理观摩、拆装实验。
2、液压挖掘机械演示控制实验。
3、PLC软件及控制实验。
4、序控制器（PLC）电气控制实验：机-电-液一体控制实验。

二、实验内容

1、正面吊机械演示控制实验
1）抓举作业，抓举集装箱实验；
1）提升作业，主臂和伸缩臂复合进行工作实验；
2）回转作业，抓举横梁提升同时平台回转；（配马达旋转平台）
3）返回，平台回转、主臂和伸缩臂配合回到初始位置。
2、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。
1) PLC指令编程、梯形图编程学习；
2) PLC编程软件的学习与使用；
3) PLC与计算机的通讯、在线调试；
4) PLC在液压传动控制中的应用以及控制方案的优化。

三、性能与特点

1、工程机械实训装置采用冷轧钢板（并经过喷塑、防腐处理）制作，台式结构，控制操作于一体。
2、电气操作控制为下置式，液压站放置于液压台主柜内。整体结构紧凑，协调，布局美观大方，实用性强，可供4-6人实验。
3、正面吊机械按实物比例缩小的全金属结构，实验时启动液压系统根据实验要求模以操作机械进行工作。
4、正面吊机械是按实物的结构与缩小比例制作而成，能够真实地体现其机械的实际工况，使学生能够在实验中深刻了解其机构的各部件的结构与工作原理。
5、实验控制采用手动控制和自动控制两种方式。
6、实验部件采用耐压胶管，压力可达到25Mpa。
7、带三相漏电保护、输出电压380V/220V，对地漏电电流超过30mA即切断电源；电气控制采用直流24V电源，并带有过压保护，防止误操作损坏易游网页版,易游(中国)。

四、主要技术参数

电机型号：M3P4H523 功率：2.2KW 转速：1420r/min
油泵型号：VAI-15F-A3 额定压力：7Mpa 额定流量：8ml/rev
外形尺寸：1550×650×1800mm

五、正面吊实验台的配置清单

序号	名称	规格型号	数量	厂家	备注
液压站
1	电机	M3P4H523	1	捷佳
2	变量叶片泵	VAI-15F-A3	1	朝田液压
3	油箱	40L	1	中人教仪
4	油位指示计	YWZ-150	1	浙江东瓯
5	回油滤油器	WU-160×100J	1	浙江金洋
6	空气滤清器	EF-25	1	浙江金洋
7	液压油	32#	1	中人教仪
8	油路板集成块		1	中人教仪
液压控制元件
9	油缸	M0B30/16/300LB	3	上海正控
10	轴向柱塞液压马达	10MCY14-1B	1	宁波
11	三位四通电磁换向阀	D5-02-3C2	2	朝田液压
12	叠加单向阀	MCA-02	1	朝田液压
正面吊机械模块1（挖掘机械）
13	抓举横梁		1套	中人教仪
14	主臂		1	中人教仪
15	伸缩臂		1	中人教仪
16	回转机械		1套	中人教仪
17	带减速调速电机	220V 120W	1台	欧鹏电机
测控元器件
18	PLC	FX1S-20MR	1	三菱
19	PLC通讯电缆		1	三菱
20	接近开关	LJ12A3-4-Z/BX	2	长丰电子
21	中间继电器	HH54P	8	前进电器	DC24V
22	接触器	CJ20-25	3	德力西	20A 220V
23	三相漏电保护开关	DZ47LE	1	德力西	C20
24	塑料外壳式断路器	DZ108-20	2	德力西	6.3-10A
25	单极断路器	DZ47-63	2	德力西	C6 1P
26	单极断路器	DZ47-63	2	德力西	C3 1P
27	紧停按钮	LAY50-11Z	1	上海双科
28	自锁带灯按钮	LAY50-11DT/24	4	上海双科
29	两档旋钮	LAY50-11X2	2	上海双科
30	信号灯	NXD-211	8	上海双科	24V
31	开关电源	HS-150-24	1	上海明纬
32	普通按钮	CAY50-11	4	上海双科
33	二极管	ZN4007	6	MIC	200V
34	电器控制模块		1	中人教仪
软件与文档资料
35	PLC编程软件		1	三菱
36	PLC编程手册		1	三菱
37	使用说明书		1	中人教仪
38	实验指导书		1	中人教仪
39	装箱单		1	中人教仪
辅助元件
40	三通接头	M16×1.5	3	中人教仪
41	三通接头	M14×1.5	3	中人教仪
42	耐压胶管		4	上海
43	防震压力表	YTN60 （0-10MPa 2.5级）	3	红旗
44	液压阀过渡集成块		2	中人教仪	铝合金和PVC组合模块
配套工具
45	活动扳手	10，，	1	上海
46	内六角扳手		1	上海
47	开口扳手	8-10	1	上海
48	开口扳手	12-14	1	上海
49	开口扳手	17-19	1	上海
50	螺丝刀（一字、十字）	6，，	各1	上海
51	螺塞	M10×1	10	上海
52	尖嘴钳		1	上海
53	工具盒		1	上海
54	防尘罩		1	中人教仪
易损件
55	组合垫	φ10	10	浙江
56	O型圈		20	昆山
57	O型圈		10	昆山
58	O型圈		10	昆山
59	生料带		1	苏州
实验操作台
60	正面吊机械	1200×900×700mm	1	中人教仪
