吊车模拟演示实训装置
栏目分类：产品总目录 发布日期：2020-04-20 浏览次数：次
吊车模拟演示实训装置,汽车吊液压操作演示实验台液压传动各元部件结构及工作原理观摩、拆装实验。咨询热线13122891392
联系方式见右侧悬浮框
中人教仪厂专业为客户提供【吊车模拟演示实训装置,汽车吊液压操作演示实验台】的实训室建设方案，对【吊车模拟演示实训装置,汽车吊液压操作演示实验台】施行三包售后服务，如果您对我们的【吊车模拟演示实训装置,汽车吊液压操作演示实验台】有不了解的地方，请咨询我们客服或来电咨询，我们将竭诚为您服务。

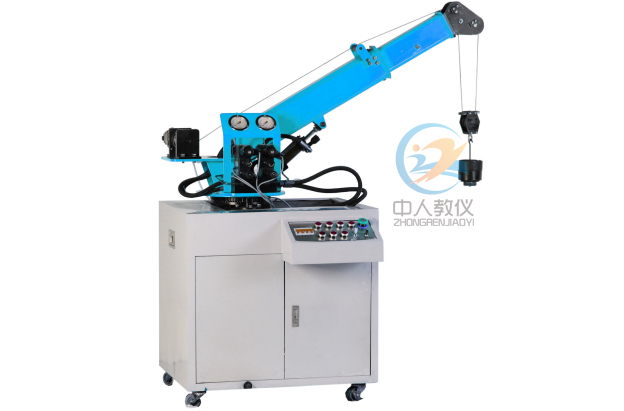

ZRYY-QZJ起重机实训台
汽车起重机是以轮胎式基础车为载体配以起重易游网页版,易游(中国)工作装置和操纵机构组成的自行起重机械，是工程机械中用途很广泛的一个机种。它适用于大型野外施工工程，如建筑工地、施工筑路、水利工程、国防工事、修建路堑等工程中起运、提升等作业。
一、实验项目
1、液压传动各元部件结构及工作原理观摩、拆装实验。2、液压起重机械演示控制实验。
3、PLC软件控制实验。
4、序控制器（PLC）电气控制实验：机-电-液一体控制实验。
二、实验内容
1、起重机械演示控制实验回转 " 升缩 " 变幅 " 起升
2、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。
1) PLC指令编程、梯形图编程学习；
2) PLC编程软件的学习与使用；
3) PLC与计算机的通讯、在线调试；
4) PLC在液压传动控制中的应用以及控制方案的优化。
三、性能与特点
1、汽车起重机实训台采用冷轧钢板（并经过喷塑、防腐处理）制作，台式结构，控制推操作于一体。2、电气操作控制为下置式，液压站放置于液压台主柜内。整体结构紧凑，协调，布局美观大方，实用性强，可供4-6人实验。
3、起重机械按实物比例缩小的全金属结构，实验时启动液压系统根据实验要求模以操作机械进行工作。
4、起重机械是按实物的结构与缩小比例制作而成，能够真实地体现其机械的实际工况，使学生能够在实验中深刻了解其机构的各部件的结构与工作原理。
5、实验控制采用手动控制和自动控制两种方式。
6、实验部件采用耐压胶管，压力可达到25Mpa。
7、带三相漏电保护、输出电压380V/220V，对地漏电电流超过30mA即切断电源；电气控制采用直流24V电源，并带有过压保护，防止误操作损坏易游网页版,易游(中国)。
四、主要技术参数
电机型号：M3P4H523 功率：1.5KW 转速：1450r/min油泵型号：VP-15 额定压力：7Mpa 额定流量：8ml/rev
外形尺寸：1450×680×1780mm
五、液压实验台的具体配置
| 序号 | 名称 | 规格型号 | 数量 | 厂 家 | 备 注 |
| 1 | 电机 | M3P4H523 | 1 | 河谷机电 | |
| 2 | 变量叶片泵 | VP-15 | 1 | 河谷机电 | |
| 3 | 油箱 | 40L | 1 | 中人教仪 | |
| 4 | 油位指示计 | YWZ-150 | 1 | 浙江东瓯 | |
| 5 | 回油滤油器 | WU-160×100J | 1 | 浙江金洋 | |
| 6 | 空气滤清器 | EF-25 | 1 | 浙江金洋 | |
| 7 | 液压油 | 32# | 1 | 中人教仪 | |
| 8 | 油路板集成块 | 1 | 中人教仪 | ||
| 9 | 油缸 | M0B30/16/150LB | 2 | 上海正控 | |
| 10 | 三位四通电磁换向阀 | MBP-02 | 2 | 朝田液压 | |
| 11 | 叠加式节流阀 | MTP-02 | 1 | 朝田液压 | |
| 12 | 带减速调速电机 | 220V 120W | 1 | 欧鹏电机 | |
| 13 | 伸缩臂 | 1 | 中人教仪 | ||
| 14 | 起吊机构 | 1 | 中人教仪 | ||
| 15 | 转动臂 | 1 | 中人教仪 | ||
| 16 | PLC | FX1S-20MR | 1 | 三菱 | |
| 17 | PLC通讯电缆 | 1 | 三菱 | ||
| 18 | 接近开关 | LJ12A3-4-Z/BX | 2 | 长丰电子 | |
| 19 | 中间继电器 | HH54P | 9 | 前进电器 | DC24V |
| 20 | 接触器 | CJ20-25 | 3 | 德力西 | 20A 220V |
| 21 | 三相漏电保护开关 | DZ47LE | 1 | 德力西 | C20 |
| 22 | 塑料外壳式断路器 | DZ108-20 | 2 | 德力西 | 6.3-10A |
| 23 | 单极断路器 | DZ47-63 | 2 | 德力西 | C6 1P |
| 24 | 单极断路器 | DZ47-63 | 2 | 德力西 | C3 1P |
| 25 | 紧停按钮 | LAY50-11Z | 1 | 上海双科 | |
| 26 | 自锁带灯按钮 | LAY50-11DT/24 | 12 | 上海双科 | |
| 27 | 两档旋钮 | LAY50-11X2 | 2 | 上海双科 | |
| 28 | 信号灯 | NXD-211 | 21 | 上海双科 | 24V |
| 29 | 开关电源 | HS-150-24 | 1 | 上海明纬 | |
| 30 | 普通按钮 | CAY50-11 | 9 | 上海双科 | |
| 31 | 快速插头插座 | XS12K2P | 18 | 锦连电器 | 二芯 |
| 32 | 二极管 | ZN4007 | 6 | MIC | 200V |
| 33 | 电器控制模块 | 1 | 中人教仪 | ||
| 34 | PLC编程软件 | 1 | 三菱 | ||
| 35 | PLC编程手册 | 1 | 三菱 | ||
| 36 | 使用说明书 | 1 | 中人教仪 | ||
| 37 | 实验指导书 | 1 | 中人教仪 | ||
| 38 | 装箱单 | 1 | 中人教仪 | ||
| 39 | 三通接头 | M16×1.5 | 3 | 中人教仪 | |
| 40 | 三通接头 | M14×1.5 | 3 | 中人教仪 | |
| 41 | 耐压胶管 | 4 | 上海 | ||
| 42 | 防震压力表 |
YTN60 （0-10MPa 2.5级） |
3 | 红旗 | |
| 43 | 活动扳手 | 10，， | 1 | 上海 | |
| 44 | 内六角扳手 | 1 | 上海 | ||
| 45 | 开口扳手 | 8-10 | 1 | 上海 | |
| 46 | 开口扳手 | 12-14 | 1 | 上海 | |
| 47 | 开口扳手 | 17-19 | 1 | 上海 | |
| 48 | 螺丝刀（一字、十字） | 6，， | 各1 | 上海 | |
| 49 | 螺塞 | M10×1 | 10 | 上海 | |
| 50 | 尖嘴钳 | 1 | 上海 | ||
| 51 | 工具盒 | 1 | 上海 | ||
| 52 | 防尘罩 | 1 | 中人教仪 | ||
| 53 | 组合垫 | φ10 | 10 | 宁波 | |
| 54 | O型圈 | 20 | 宁波 | ||
| 55 | O型圈 | 10 | 宁波 | ||
| 56 | O型圈 | 10 | 宁波 | ||
| 57 | 生料带 | 1 | 长沙 | ||
| 58 | 起重机械 | 1550*650*1800mm | 1 | 中人教仪 |
