液压传动与控制实验台配套透明演示元件
栏目分类：产品总目录 发布日期：2020-05-06 浏览次数：次
液压传动与控制实验台配套透明演示元件,液压实验台调速齿轮泵和调速阀组成的复合调速回路。流量阀短接的速度换接回路。咨询热线13122891392
联系方式见右侧悬浮框
中人教仪厂专业为客户提供【液压传动与控制实验台配套透明演示元件,液压实验台】的实训室建设方案，对【液压传动与控制实验台配套透明演示元件,液压实验台】施行三包售后服务，如果您对我们的【液压传动与控制实验台配套透明演示元件,液压实验台】有不了解的地方，请咨询我们客服或来电咨询，我们将竭诚为您服务。

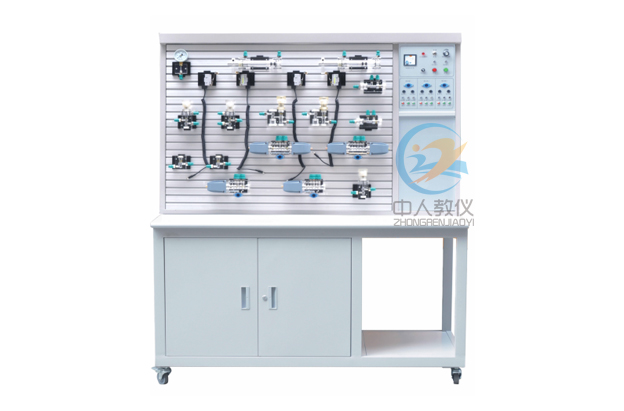

ZRYY-TYC透明传动演示系统
一、主要技术参数
1、电源：AC220V 50Hz2、直流电源：输入AC220V 输出DC24V/2A
3、液压实验油泵电机功率：250W 配有专用的稳压直流电机调速器，调速范围：0－1700r/min
4、实验工作时离液压实验台1.5m远处噪声≤58dB。
5、实验油路液流压力要求需0.5－1Mpa（油泵最高压力：Pmax=2.5Mpa）
6、电磁换向阀：AC24V 吸力30N
7、实验台外型尺寸：1330mm×650mm×1750mm
二、主要特点
1、透明液压传动实训装置主要由实验桌、实验台、液压元件和电器控制器件等组件组成。2、实验桌、实验台为铁质双层亚光密纹喷塑结构，实验桌柜内存放液压元件等。
3、备全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上（面板带“T”沟槽形式的铝合金型材结构）。油路搭接采用快换接头，拆接方便，不漏油。
4、实验元件均为透明有机材料制成，便于了解掌握几十种常用液压元件的结构，性能及用途。掌握几十种基本回路的工作原理，实验组装回路快捷、方便。
5、实验控制单元采用独立的继电器控制单元进行电气控制。
三、液压基本实验的换向回路
1、用手动换向阀的换向回路。2、用中位机能换向阀的用锁回路。
3、用液控平向阀的闭锁回路。
4、压力调定回路。
5、二级压力控制回路。
6、用减压阀的减压回路。
7、用增压缸的增压回路。
8、用H型换向阀的卸载回路。
9、进油节流调速回路。
10、回油节流调速回路。
11、调速齿轮泵的换向调速回路。
12、调速齿轮泵和调速阀组成的复合调速回路。
13、流量阀短接的速度换接回路。
14、用调速阀串连联的二次进给同路。
15、用调速阀并联的二次进给同路。
16、用顺序阀的顺序动作回路。
17、用压力继电回的顺序动作回路。
18、用行程开关控制的顺序动作回路。
19、用行程换向阀的顺序动作回路。
20、串联液压缸的同步回路。
21、用先导型溢流阀控制的换向回路。
四、透明液压配置清单
| 序号 | 名 称 | 型 号 | 数量 | 备注 |
| 1 | 实验桌 | 1张 | ||
| 2 | 实验台 | 1台 | ||
| 3 | 继电器控制模块 | 1块 | ||
| 4 | 双作用油缸（带行程撞块） | 透明元件 | 2只 | |
| 5 | 二位二通电磁换向阀 | 透明元件 | 1只 | |
| 6 | 二位四通电磁换向阀 | 透明元件 | 2只 | |
| 7 | 三位四通电磁换向阀（O型） | 透明元件 | 1只 | |
| 8 | 三位四通电磁换向阀（H型） | 透明元件 | 1只 | |
| 9 | 三位四通电磁换向阀（M型） | 透明元件 | 1只 | |
| 10 | 弹簧回位油缸 | 透明元件 | 1只 | |
| 11 | 增压油缸 | 透明元件 | 1只 | |
| 12 | 辅助油箱 | 透明元件 | 1只 | |
| 13 | 单向阀 | 透明元件 | 2只 | |
| 14 | 液控单向阀 | 透明元件 | 2只 | |
| 15 | 溢流阀（直动式） | 透明元件 | 2只 | |
| 16 | 溢流阀（先导式） | 透明元件 | 1只 | |
| 17 | 节流阀（直动式） | 透明元件 | 1只 | |
| 18 | 调速阀 | 透明元件 | 2只 | |
| 19 | 顺序阀 | 透明元件 | 2只 | |
| 20 | 减压阀 | 透明元件 | 1只 | |
| 21 | 二位四通行程换向阀 | 透明元件 | 1只 | |
| 22 | 三位五通手动换向阀 | 透明元件 | 1只 | |
| 23 | 压力继电器 | 透明元件 | 1只 | |
| 24 | 压力表 | 透明元件 | 3只 | |
| 25 | 三通接头 | 透明元件 | 7只 | |
| 26 | 四通接头 | 透明元件 | 3只 | |
| 27 | 行程开关（常开） | 2只 | ||
| 28 | 行程开关（常闭） | 2只 | ||
| 29 | 透明液压皮管 | 20米 | ||
| 30 | 油盘 | 1只 | ||
| 31 | 油箱 | 1只 | ||
| 32 | 机泵组 | 1套 | ||
| 33 | L-HL46号液压油 | 5kg | ||
| 34 | 电磁阀通用连接线 | 3条 | ||
| 35 | 压力继电器插头线 | 1条 | ||
| 36 | 螺丝刀6×100（一字、十字） | 各1把 | ||
| 37 | 剪刀 | 1把 | ||
| 38 | 活动板手 | 1把 | ||
| 39 | 尖嘴钳 | 1把 | ||
| 40 | 内六角扳手M5 | 1把 | ||
| 41 | 内六角扳手M6 | 1把 | ||
| 42 | 内卡簧钳 | 1把 | ||
| 43 | 外卡簧钳 | 1把 | ||
| 44 | 快速油接头 | 5只 | ||
| 45 | 透明液压使用说明书 | 1册 |
