液压传动与控制实验教学培训系统

栏目分类：产品总目录发布日期：2020-05-09 浏览次数：次

液压传动与控制实验教学培训系统,液压实验箱子集元件元件、液压泵站、调速电机及电气控制部分为一体箱，咨询热线13122891392

联系方式见右侧悬浮框

中人教仪厂专业为客户提供【液压传动与控制实验教学培训系统,液压实验箱】的实训室建设方案，对【液压传动与控制实验教学培训系统,液压实验箱】施行三包售后服务，如果您对我们的【液压传动与控制实验教学培训系统,液压实验箱】有不了解的地方，请咨询我们客服或来电咨询，我们将竭诚为您服务。

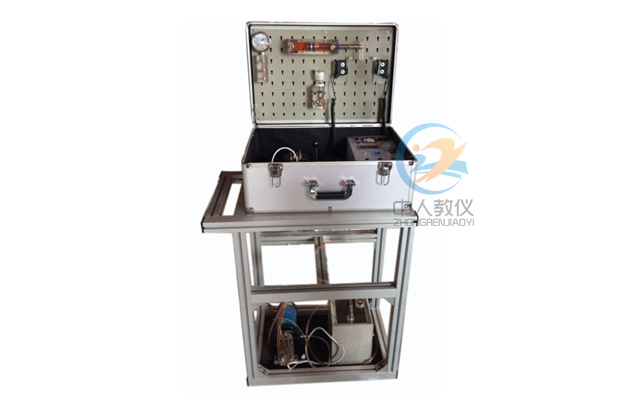

ZRYY-01传动实验箱

一、产品概述

液压传动实训可进行液压传动演示、液压传动基本回路（压力、流量、方向控制回路）。液压实训装置适合职业院校相关专业液压传动、液压与气压传动等课程的实训教学。
液压传动实验箱,液压实训装置,液压传动实训

二、系统特点

1、液压元件以透明有机玻璃外壳为主，工作介质为白色液压油，系统工作时可清晰观察到液压元件阀芯的工作过程，直观性强。
2、液压元件管路以透明软管连接，结构紧凑、连接可靠、不漏油。
3、箱子集元件元件、液压泵站、调速电机及电气控制部分为一体箱，教师可方便的将易游网页版,易游(中国)带入课堂进行现场演示教学和实物讲解

三、技术性能

1、输入电源：单相三线220V，50Hz
2、装置容量：<0.3KVA
3、定量齿轮泵：额定压力1.6MPa,额定流量：4L/min
4、直流调速电机：额定电压：AC220V，额定功率：180W，额定转速：1400r/min
5、外开尺寸：550mm*370mm*230mm

四、实训项目

1、用O型换向阀的换向回路。
2、进油节流调速回路。
3、回油节流调速回路。
4、行程开关换向回路。
5、用减压阀的减压回路。
6、压力调定回路。
7、手动换向阀的换向回路
8、定量泵调速回路

五、配置清单

便携式液压传动基础实训箱配置清单

序号	名称	规格型号	数量
1.	实训箱	550mm370mm220mm。	1套
2.	实训对象-主框架	采用：40×40工业铝合金型材，实训平台采用：A3冷轧钢板，表面密纹喷塑处理。	1台
3.	油箱		1件
4.	电气控制面板	电源部分、继电器	1
5.	液压油	红色	10斤
6.	直流调速电机	功率：180W工作电压：220V	1只
7.	齿轮油泵	额定排量≥6ml/rev 额定压力≥1.6MPa	1只
8.	调速器	90-1400r/min	1个
9.	双作用单出杆油缸	透明液压元件	1个
10.	三位五通手动换阀	透明液压元件	1个
11.	三位四通电磁换向阀（O）	透明液压元件	1个
12.	直动式溢流阀	透明液压元件	1个
13.	先导式减压阀	透明液压元件	1个
14.	节流阀	透明液压元件	1个
15.	压力表座	透明液压元件	1个
16.	耐震压力表	硅油耐震	1个
17.	闭锁式液压接头连接线		1套
18.	电磁阀通用连接线		1根
19.	实验指导书	电子版	1份
20.	电源线		1条
21.	行程开关		2个
