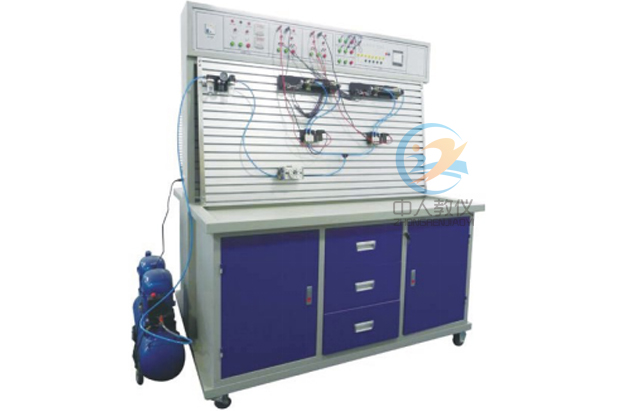

ZRQPL-01A气动基础实训装置
一、主要技术参数
1、电源AC 220V 50HZ2、直流电源：输入AC 220V，输出DC 24V/2A
3、无油静音空气压缩机：工作电源：AC220V；电机功率：780W公称容量30L；额定输出气压0.8Mpa，噪音：58分贝
4、实训装置外型尺寸：1500mm×650mm×1700mm
二、主要特点
1、气动实训装置主要由实训桌、实训台、气动元件和电器控制器件等组件组成。2、气动实验台为铁质双层亚光密纹喷塑结构，实训桌抽屉内存放元件等。
3、配备工业用常用气动元件，且均配有过渡底板，可方便、随意地将元件按插在实训台面板上（面板带“T”沟槽形式的铝合金型材结构）。回路搭接采用快换接头，拆接方便快捷。
4、实训气源压力低，电气控制采用低电压直流24V电源；实训气路、控制电路安全可靠，设有手动、自动、顺序等控制功能。
5、实训控制单元采用独立的继电器控制单元进行电气控制。
三、气动基本实训回路
1、单作用气缸的换向回路2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸、旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸、同步动作回路
19、回缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路
四、配置清单
| 序号 | 名称 | 型号 | 数量 | 备注 |
| 1 | 实训桌 | 1张 | ||
| 2 | 实训台 | 1台 | ||
| 3 | 电源模块 | 1块 | ||
| 4 | 继电器控制模块 | 1块 | ||
| 5 | 无油静音空气压缩机 | 1台 | ||
| 6 | 单作用气缸 | QGX25ⅹ100 | 1只 | |
| 7 | 双作用气缸 | QGX25ⅹ100 | 2只 | |
| 8 | 旋转气缸（透明） | 1只 | ||
| 9 | 三联件 | AC2000 | 1只 | |
| 10 | 减压阀（带压力表） | AR2000 | 1只 | |
| 11 | 手动换向阀 | H210—08 | 1只 | |
| 12 | 单电磁换向阀（二位三通） | 3V210-8 | 1只 | |
| 13 | 单电磁换向阀（二位五通） | 4V210-8 | 2只 | |
| 14 | 双电磁换向阀（二位五通） | 4V220-8 | 1只 | |
| 15 | 双电磁换向阀（三位五通） | 4V230-8 | 1只 | |
| 16 | 单气换向阀（二位五通） | 4A210—08 | 2只 | |
| 17 | 双气换向阀（二位五通） | 4A210—08 | 2只 | |
| 18 | 行程阀（机控） | MOV—2 | 1只 | |
| 19 | 行程阀（按钮） | MOV—3A | 1只 | |
| 20 | 行程阀（按钮带锁） | MOV—3A | 1只 | |
| 21 | 或门型梭阀 | ST—02 | 2只 | |
| 22 | 双压阀 | |||
| 23 | 快速排气阀 | QE—02 | 2只 | |
| 24 | 单向节流阀 | ASC-08 | 2只 | |
| 25 | 单向节流阀（装在缸体上） | JSC601 | 7只 | |
| 26 | 单向阀 | 1/4 | 2只 | |
| 27 | 顺序阀（透明） | 1只 | ||
| 28 | 气容 | 1只 | ||
| 29 | 消声器 | 1/8 | 2只 | |
| 30 | 消声器 | 1/4 | 1只 | |
| 31 | 三通（T型三通） | Ø6 | 4只 | |
| 32 | 三通（Y型减径三通） | Ø8—Ø6 | 1只 | |
| 33 | 四通 | Ø6 | 2只 | |
| 34 | 气管 | PU6ⅹ4 | 20米 | |
| 35 | 行程开关（装在缸体上） | 2只 | ||
| 36 | 内六角扳手 | 3把 | ||
| 37 | 螺丝刀 | 2把 | ||
| 38 | 剪刀 | 1把 | ||
| 39 | 活动扳手 | 1把 | ||
| 40 | 尖嘴钳 | 1把 | ||
| 41 | 生料带 | 1个 | ||
| 42 | 气孔塞头 | Ø6 | 10只 | |
| 43 | 气动实训说明书 | 1册 |
