ZRJX-JG平面及空间机构创新创新设计综合实验系统

一、产品概述

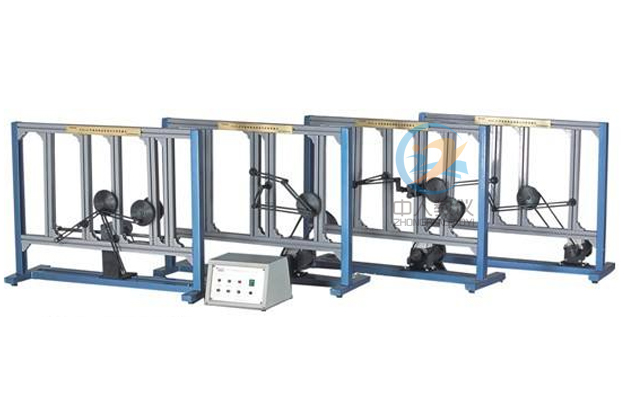

本装置采用铝合金型材结构，利用各种给定的机械零部件，学生可自主搭接各种典型平面机构和空间机构，培养其对机构的创新能力、综合设计能力、工程实践能力。适合各职业院校机械类专业《机械创新设计》、《》、《机械设计》等课程开设综合性、创新性、设计性实训之用。

二、配置及技术性能

平面机构运动方案创新设计实验台由实训台架（铝合金型材结构）、交流减速电机、电源控制箱、各种机械零部件、配件等组成。
1. 输入电源：单相三线～220V±10% 50Hz
2. 外形尺寸：实训台架 1200mm×360mm×760mm，电源控制箱 250mm×165mm×155mm
3. 交流减速电机1台：额定功率 90W，减速比1:150，调速范围 0～10r/min
4. 电源控制箱1台:配置交流减速电机调速器，给电机提供可调电源。调速电机转速以4位LED显示。
5. 机械零部件1套:提供各种组成典型平面机构、空间机构所需的零部件。
6. 配件1套：提供内六角扳手、小活动扳手、卷尺、小十字螺丝刀、实训指导书等。
7. 零件存放柜1套:存放各种机械零部件，便于学生实训操作和教师对实训易游网页版,易游(中国)的管理。

三、实训项目

1. 平面机构组成原理的拼装设计实训
2. 平面机构创新设计的接装设计实训
3. 空间机构的搭接设计实训
4. 典型平面机构搭接实训

四、实验内容：

可搭接以下机构：
1) 曲柄摇杆机构
2) 曲柄滑块机构
3) 双曲柄机构
4) 双摇杆机构
5) 曲柄摇块机构
6) 齿轮导杆机构
7) 六杆机构
8) 凸轮连杆机构
9) 齿轮曲柄机构
10) 外槽轮机构
11) 鄂式碎石机
12) 插床
13) 摆动导杆机构
14) 牛头刨床
15) 自动车床送料机构
16) 冲床送料机构
17) 变速传动
18) 分路传动
19) 获得较大传动比
20) 行程放大机构
21) 对心曲柄滑块机构
22) 偏置曲柄滑块机构
23) 齿轮齿条连杆组合机构
24) 齿轮连杆组合机构（一）
25) 齿轮连杆组合机构（二）
26) 齿轮连杆组合机构（三）
27) 齿轮连杆组合机构（四）
典型空间机构搭接实训
1) 蜗轮蜗杆传动
2) 45度螺旋齿轮传动
3) 单万向联轴器
4) 双万向节联轴器
5) 链轮传动
6) 螺旋-锥齿轮组合传动
除以上机构形式外，使用者可以任意设计拼机构
1) 锥齿轮-蜗轮蜗杆组合传动
2) 锥齿轮-万向节组合传动
3) 螺旋齿轮-蜗轮蜗杆组合传动
4) 螺旋齿轮-万向节组合传动
5) 螺旋-锥齿轮组合传动
6) 螺旋齿轮-槽轮机构-链传动机构

五、主要零部件清单

序	零件名称	数量	单价	总价	规格	备注
机械传动件
1	等速凸轮	1件
2	偏心盘	1件
3	平顶顶杆	1件
4	滚子顶尖	1
5	顶尖推杆	1件			圆杆，与座配套
6	棘轮摆杆	1件
7	棘轮弹片	2件
8	棘爪固定板	1件
9	棘轮	1件
10	棘爪	2件
11	拔销杆	1件
12	槽轮	1件
13	锁住盘	1件
14	止动爪销	2件
15	齿条滑块	1件
16	大齿轮	1件
17	齿轮系列（Z=38,48）	各1件
18	齿轮32	2件
19	蜗轮	1件
20	蜗杆	1件
21	小齿轮	1件
22	小带轮	1件
23	大带轮	2件
24	小链轮	1件
25	大链轮	1件
26	小锥齿轮	1件
27	大锥齿轮	1件
28	斜齿轮	1套
29	螺旋齿轮	2
30	单万向联轴器	2件
31	双万向联轴器	2件
32	导杆系列（150，200,250,300）	各2件
33	摇杆系列（100，150,200,250）	各2件
34	摇杆系列（50，80,120）	各2件
35	固定导槽	1件
36	长关联杆	2件
37	转动导杆（L=150,220）	各1件
38	短关联杆	4件
39	多用杆150mm	2件
40	多用杆220mm	2件
41	连杆系列（80， 120,160,240,320）	各2件
42	偏心连杆	1件
43	停顿导杆	1件
44	曲柄80	2件
45	曲柄123	2件
46	曲柄80	2件
47	曲柄123	2件
48	螺旋齿轮轴	2件
49	螺旋齿轮支撑件	1件
50	滑块	2件
51	导杆滑块	1件
52	电机固定滑块	1件
53	轴端挡圈	15件
54	小轴销L=8,10,12,14,16,18,20,24,30,40	各3件
55	传动轴	10件
56	套垫系列D20，厚度2,3,4mm	各5件
机械安装机架（设计）
1	固定块	21件
2	横梁	1件
3	方立柱	2件
4	后支撑角铁	2件
5	制定片支座	2件
6	前支撑角铁	2件
7	零件柜	1套
电气系统
1	电机70ZYT98（PX36）	1台
2	调速器	1台
3	电气盒	1套
工具清单
1	油枪	1		小号
2	尖嘴钳	1		3寸
3	内六角扳手	1		10套件
4	十字起	1		3寸
5	活动帮手	1		1寸
6	呆帮手	1		1寸
7	橡皮槌	1		小号
8	钢尺	1		4m
