机床电气综合实训装置

栏目分类：产品总目录发布日期：2020-10-27 浏览次数：次

机床电气综合实训装置,机床电气技能训练平台可模拟各种实际机床的电气线路，也可满足机床的电气故障分体及排除的训练要求；咨询热线13122891392

联系方式见右侧悬浮框

中人教仪厂专业为客户提供【机床电气综合实训装置,机床电气技能训练平台】的实训室建设方案，对【机床电气综合实训装置,机床电气技能训练平台】施行三包售后服务，如果您对我们的【机床电气综合实训装置,机床电气技能训练平台】有不了解的地方，请咨询我们客服或来电咨询，我们将竭诚为您服务。

ZRJC-PX机床电气检修实训装置

一、产品概述：

机床电气故障考核装置是为各职业院校的电气类专业及社会电工考核，以及各市、县维修电工、国家职业技术鉴定所（站）等单位的教学、实训、实习、考核及技能鉴定而研发的实训考核装置。由于该装置全部采用实际工业上应用电器，因而可靠性好、寿命长。装置外形美观，操作方便，直观性强，不但可用于相关课程的课堂演示、实训、实习，而且还可作为机床电气控制线路维修技能的培训。此外，它还能提供全方位真实的机床电气故障排除的技能训练，有效地提高学生对机床易游网页版,易游(中国)的维修技能。

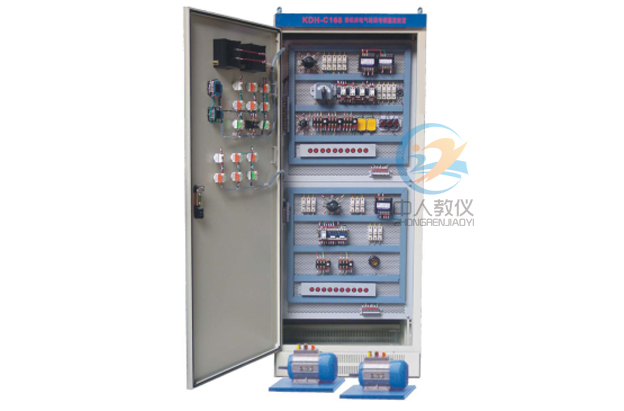

机床电气检修实训装置,机床电气故障考核装置

二、产品特点：

1、本装置采用标准配电柜为主体柜，充分利用该柜双面空间位置，每一面分别设有机床电气线路；
2、直观性强，通过操作可熟悉机床的电气控制线路的原理和特点；
3、技能培训用的控制线路和经特殊设计的电机，可模拟各种实际机床的电气线路，也可满足机床的电气故障分体及排除的训练要求；
4、通过一只转换开关就能实现两种机床电路的切换，方便快捷；
5、可以人为的设置故障点，只要通过开关切换就可设置；
6、配电柜设有电压型漏电保护器和电流型漏电保护器，以确保操作者的安全。此外，还设有定时器兼报警记录仪，为学员的考核提供了一个统一的标准。

三、技术参数

1、输入电源：三相四线 380V±10% 50Hz
2、工作环境：温度温度：-10℃～+40℃ 相对湿度：≤85%（25℃）
3、装置容量：≤1.5KVA

四、产品组成：

1、实训柜
实训柜为铁质亚光密纹喷塑结构：采用冷轧钢板挤压成型，实训柜含有带脚刹的万向移动轮子四个，外型尺寸：700mm×600mm×1800mm、易游网页版,易游(中国)重量：200㎏、防触电保护等级：I类、安全保护：设有过流、过载、漏电保护（漏电动作电流≤30mA，分断时间≤0.1S），符合国家相关标准。
2、柜门
（1）在控制柜门面上，装有一只交流电压表、一只交流电流表、定时兼报警记录仪、电压指示切换开关；启动、停止、急停按钮。
通过电压指示切换开关可分别指示电网的UUV、UVW、UWU线电压值；装有交流电流表，用来监视负载大小。
三相电源输入，经过漏电保护器后，通过启动、停止按钮来控制接触器，以操作机床电路的总电源的输出，急停按钮是用来当发生事故时的紧急停止开关。
定时器兼报警记录仪，平时作为时钟使用，具有设定实训时间、定时报警、切断电源等功能。此外，还可以自动记录由操作错误而造成的漏电告警等次数，为学生实技能的考核提供了一个统一的标准。
3、网孔板（两组）
该网孔板采用优质冷轧钢板加工，双表面亚光密纹喷塑结构，坚固耐用。
4、控制柜主体：
控制柜分四个部分
第一部分为X62W万能铣床的电气线路部分，在该面板上装有X62W铣床所有的元器件。
第二部分为CA6140车床的电气线路部分，在该面板上装有CA6140车床所有的元器件。
第三部分为T68镗床电路的电气线路部分，在该面板上装有T68镗床电路所有的元器件。
第四部分为Z3040摇臂钻床的电气线路部分，在该面板上装有Z3040摇臂钻床所

四、实验内容

X62W铣床电路：
1、主轴电机正、反转均缺一相，进给电机、冷却泵缺一相，控制变压器及照明变压器没电；
2、主轴电机起动缺相；
3、主轴电机无论正反转均缺一相；
4、主轴电机无论正反转均缺一相；
5、快速进给电磁铁不能动作；
6、照明及控制变压器没电，照光灯不亮，控制回路失效；
7、控制变压器没电，控制回路失效；
8、除冷却泵及主轴冲动外，其余控制均失效；
9、主轴冲动失效；
10、主轴制动失效；
11、主轴启动失效；
12、工作台进给控制及快速进给控制失效；
13、主轴运转不能启动；
14、主轴点轴只有点动，不能自锁；
15、圆工作台的进给控制及快速进给全失效；
16、圆工作台控制开关SA1处于断开位置时，进给控制向前、向下、向后、向上失效，进给冲动也没有；
17、进给不能冲动；
18、工作台向下、向右、向前移动没有；
19、圆工作台控制开关SA1处于接通位置时，圆工作台控制全部失效；
20、两处快速进给全部失效；
CA6140车床：
1、主轴电机缺相，在进KM1触点之前断路；
2、主轴电机缺相，在KMM1触点与FR1之间断路；
3、控制回路失效，在FU1与TC之间断路；
4、刀架快速移动电机缺一相，在FU1与KA2触点之间断路；
5、刀架快速移动电机缺一相，在KA2触点与刀架快移电机之间断路；
6、主轴电机，刀架快移，冷却泵控制失效，变压器TC与FU2之间断路；
7、主轴电机、刀架快移、冷却泵控制失效。热电器FR1与FR2两常闭触点之间断路；
8、主轴电机不能启动，KM1线包到TC间断路；
9、刀架快移、冷却泵间控制均不能控制。按钮SB1与SB2之间连线断开；
10、冷却泵控制失效，启动按钮QS2与KM1常开触点之间开路；

T68镗床电路
1、所有电机缺相，控制回路失效；
2、主轴电机及工作台电机，无论正反转均缺相，控制回路正常；
3、主轴正转缺相；
4、主轴正、反转均缺一相；
5、进给电机快速移动正转时缺一相；
6、进给电机无论正反转均缺一相；
7、控制回路及照明回路均没电；
8、除照明灯及通电指示外，其它控制全部失效；
9、当操作手柄下SQ4时，SQ3未压下（接通），但控制回路失效，通电指示灯仍亮；
10、主轴正转不能启动，但能点动；
11、主轴电机正转点动与启动均失效；
12、控制回路全部失效；
13、主轴电机反转不能启动、点动；
14、主轴电机反转只能点动；
15、主轴电机不能反转；
16、主轴电机的高低速运行及快速移动电机的快速移动均不可启动；
17、主轴变速与进给变速时手柄拉出SQ2均不能断开，M1仍在运行；
18、主轴电机高低速均不启动；
19、主轴电机的低速不能启动，高速时，无低速的过渡；
20、当手柄扳到进给位置压下SQ4（SQ3接通），快速移动电动机无论正反转均不启动；
21、主轴电机即使打到高速位置也只能低速运行；
22、快速移动电机正转不能启动；
24、快速移动电动机，无论正反转均不能启动；
25、快速移动电动机，反转不能启动；
26、快速移动电动机，正转不能启动；
Z3040摇臂钻床
1、变压器TC无电压输入、所以控制及指示灯均失效
2、立柱松紧电机失电、不能松开与夹紧、其余控制均正常
3、冷却电机失电、冷却电机不能运转
4、摇臂升降控制失效
5、冷却照明正常、其它控制失效
6、摇臂只能上升、不能下降
7、主轴只能下降、不能上升
8、主轴控制失效
9、立柱控制只能松开、不能夹紧
10、立柱控制只能夹紧、不能松开
